Gdy diesel zaczyna nierówno pracować, traci moc albo coraz gorzej odpala, podejrzenie często pada na układ common rail. To rozwiązanie odpowiada za precyzyjne podawanie paliwa do silnika, ale jego elementy pracują pod bardzo wysokim ciśnieniem i wymagają dobrej obsługi. Poniżej wyjaśniam, jak działa ten system, czym różni się od pompowtryskiwaczy, jakie daje korzyści oraz ile może kosztować diagnoza i naprawa.
Najważniejsze fakty o układzie common rail w kilku zdaniach
- Common rail to elektronicznie sterowany układ bezpośredniego wtrysku paliwa stosowany głównie w silnikach Diesla.
- Paliwo trafia najpierw do wspólnej listwy wysokiego ciśnienia, a dopiero potem do poszczególnych wtryskiwaczy.
- W zależności od generacji układ może pracować przy ciśnieniu około 1350-2500 barów.
- Najczęstsze objawy problemów to trudny rozruch, nierówna praca, dymienie i spadek mocy.
- O trwałości najbardziej decydują jakość paliwa, filtr paliwa i prawidłowa diagnostyka.
Common rail, czyli co to właściwie oznacza dla kierowcy?
Najprościej mówiąc, common rail to wspólna szyna paliwowa, która zasila wszystkie wtryskiwacze w silniku Diesla. Pompa wysokiego ciśnienia tłoczy paliwo do metalowej listwy, a sterownik silnika decyduje, kiedy i jaką dawkę otrzyma każdy cylinder.
Najważniejsza cecha tego rozwiązania polega na oddzieleniu budowania ciśnienia od samego momentu wtrysku. Dzięki temu silnik może wykonać kilka wtrysków podczas jednego cyklu pracy tłoka, na przykład wtrysk wstępny, główny i dopalający.
Dla kierowcy oznacza to zwykle cichszą pracę, lepszą reakcję na gaz, niższe zużycie paliwa i łatwiejsze spełnienie norm emisji spalin. Nie jest to jednak układ bez wad. Precyzja działania oznacza małą tolerancję na brud, wodę i opiłki metalu.
Jak działa układ common rail krok po kroku
Cały system składa się z kilku współpracujących elementów. Każdy z nich może wpłynąć na pracę silnika, dlatego wymiana samych wtryskiwaczy bez sprawdzenia reszty układu często kończy się niepotrzebnym wydatkiem.
- Zbiornik i pompa niskiego ciśnienia dostarczają paliwo w stronę silnika.
- Filtr paliwa zatrzymuje zanieczyszczenia i wodę.
- Pompa wysokiego ciśnienia spręża olej napędowy do wartości wymaganej przez sterownik.
- Listwa common rail magazynuje paliwo pod wysokim ciśnieniem i stabilizuje jego zasilanie.
- Wtryskiwacze rozpylają dokładną dawkę bezpośrednio do komory spalania.
- Sterownik silnika i czujniki kontrolują ciśnienie, temperaturę, położenie wału oraz moment wtrysku.
Przykładowo, podczas spokojnej jazdy komputer może ograniczyć dawkę i ciśnienie, a przy mocnym przyspieszaniu zwiększyć je w granicach przewidzianych dla danego silnika. Właśnie ta elastyczność sterowania odróżnia common rail od starszych, bardziej mechanicznych układów.
Dlaczego wtrysk odbywa się w kilku fazach
Wtrysk wstępny podaje niewielką ilość paliwa przed głównym zapłonem. Pomaga ograniczyć gwałtowny wzrost ciśnienia, dzięki czemu diesel pracuje ciszej i łagodniej.
Wtrysk główny dostarcza zasadniczą dawkę potrzebną do uzyskania mocy. W niektórych warunkach pojawia się także wtrysk dodatkowy, który wspiera dopalanie sadzy w filtrze DPF. To pokazuje, że wtryskiwacz common rail nie jest prostą dyszą, lecz bardzo szybko sterowanym elementem wykonawczym.
Co daje common rail i czym różni się od pompowtryskiwaczy
Oba rozwiązania służą do zasilania silnika Diesla, ale robią to w inny sposób. W common rail ciśnienie powstaje w osobnej pompie i jest gromadzone we wspólnej listwie. W pompowtryskiwaczu pompa oraz wtryskiwacz tworzą jeden zespół przypisany do konkretnego cylindra.
| Cecha | Common rail | Pompowtryskiwacze |
|---|---|---|
| Budowanie ciśnienia | Osobna pompa wysokiego ciśnienia | Pompa zintegrowana z wtryskiwaczem |
| Sterowanie | Elektroniczne, z dużą swobodą ustawień | Elektroniczne, ale silniej zależne od napędu mechanicznego |
| Kultura pracy | Zwykle wyższa, szczególnie przy wielofazowym wtrysku | W starszych konstrukcjach często twardsza praca |
| Wrażliwość na paliwo | Wysoka | Również wysoka, choć zależy od konkretnego silnika |
| Naprawa | Możliwa regeneracja wielu elementów | Także możliwa, ale podzespoły mają inną budowę |
Nie powiedziałbym, że jedna technologia jest zawsze lepsza. Common rail daje producentom większą kontrolę nad spalaniem i emisją, ale ma rozbudowany układ hydrauliczny oraz elektroniczny. Pompowtryskiwacze potrafią być trwałe, jednak ich konstrukcja mocniej obciąża głowicę i napęd, a kultura pracy starszych jednostek bywa słabsza.
W praktyce przy zakupie używanego auta ważniejszy od samej nazwy systemu jest stan konkretnego silnika i historia serwisowa. Zadbany diesel common rail może przejechać setki tysięcy kilometrów, a zaniedbany układ zacznie generować koszty znacznie wcześniej.
Objawy awarii układu common rail
Problemy z wtryskiem nie zawsze zaczynają się spektakularnie. Czasem pierwszym sygnałem jest dłuższe kręcenie rozrusznikiem po nocnym postoju, delikatne falowanie obrotów albo krótkie szarpnięcie przy ruszaniu.
- Trudny rozruch na zimno lub na ciepło może wskazywać na zbyt niskie ciśnienie podczas rozruchu.
- Nierówna praca silnika często wynika z niewłaściwej dawki na jednym cylindrze.
- Spadek mocy i tryb awaryjny mogą być skutkiem problemów z pompą, regulatorem albo czujnikiem ciśnienia.
- Nadmierne dymienie może oznaczać złą dawkę paliwa, ale również usterkę EGR, turbiny, DPF lub dolotu.
- Wyższe spalanie bywa związane z nieszczelnym wtryskiwaczem albo błędnymi korektami dawki.
- Metaliczne stukanie może pojawić się przy nieprawidłowym początku wtrysku.
Trzeba uważać na pochopne diagnozy. Ten sam kod błędu dotyczący ciśnienia na listwie może oznaczać zużyty wtryskiwacz, zapchany filtr, nieszczelność przewodu, regulator ciśnienia albo zużytą pompę wysokiego ciśnienia.
Szczególnie groźne są opiłki metalu w paliwie. Jeżeli pompa zaczyna się rozpadać, zanieczyszczenia mogą trafić do listwy i wszystkich wtryskiwaczy. Wtedy wymiana jednego elementu zwykle nie rozwiązuje problemu, bo zanieczyszczony pozostaje cały układ.
Jak diagnozuje się common rail i ile kosztuje naprawa
Dobra diagnostyka zaczyna się od odczytu parametrów, a nie od zgadywania. Mechanik powinien porównać ciśnienie wymagane z rzeczywistym, sprawdzić korekty wtryskiwaczy, przeprowadzić test przelewowy i ocenić stan filtra paliwa.
Najważniejsze testy
- Test przelewowy pokazuje, ile paliwa wraca z każdego wtryskiwacza. Zbyt duży przelew może utrudniać rozruch i obniżać ciśnienie w listwie.

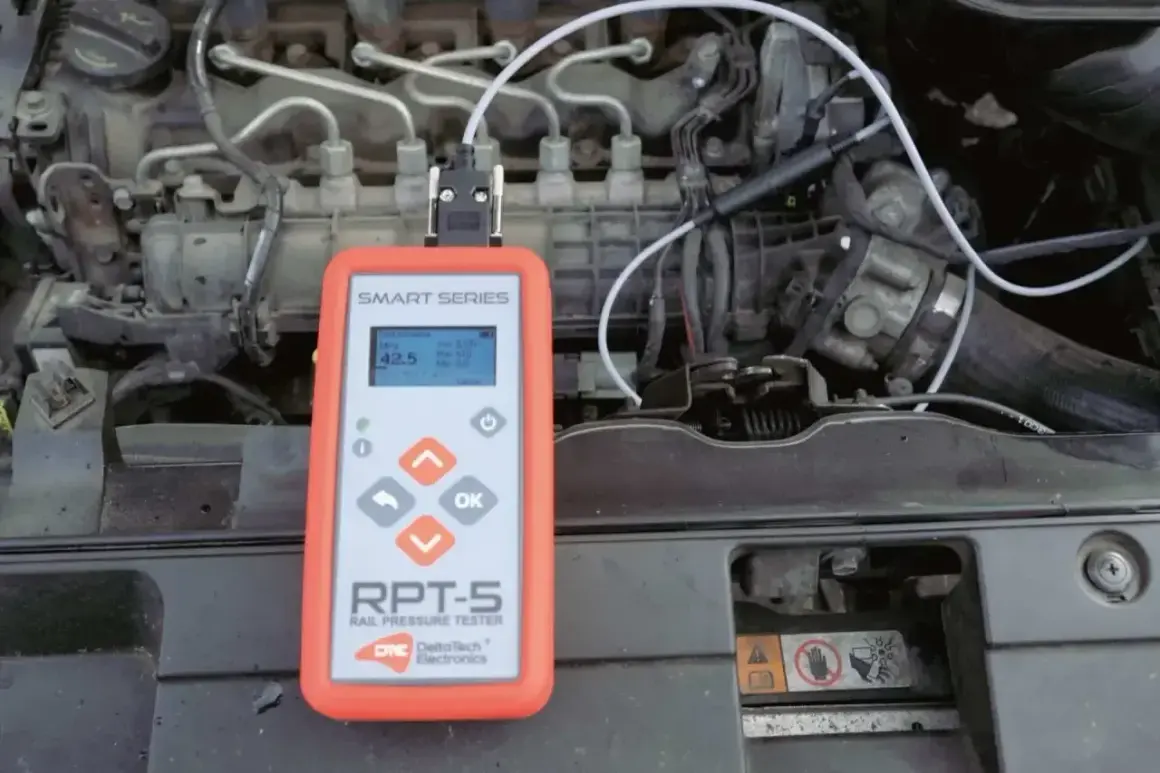

- Pomiar ciśnienia podczas rozruchu pozwala ocenić pompę, regulator oraz szczelność układu.
- Kontrola korekt wskazuje, jak sterownik kompensuje różnice między cylindrami, ale sama korekta nie jest jeszcze dowodem uszkodzenia wtryskiwacza.
- Badanie paliwa i filtra może ujawnić wodę, opiłki lub inne zanieczyszczenia.
- Test na stole probierczym daje najbardziej miarodajną ocenę wymontowanego wtryskiwacza.
Orientacyjne ceny w Polsce zależą od marki i typu podzespołu. Podstawowa diagnostyka układu kosztuje zwykle 150-400 zł, a test przelewowy około 100-250 zł. Regeneracja jednego wtryskiwacza to najczęściej 400-1000 zł, natomiast nowy element może kosztować od około 1000 zł do ponad 3000 zł.
Regeneracja pompy wysokiego ciśnienia często zamyka się w przedziale 1500-3500 zł. Jeżeli awaria rozrzuci opiłki po całym układzie, rachunek za czyszczenie zbiornika, przewodów, listwy, pompy i wtryskiwaczy może przekroczyć 8000-12 000 zł. Dlatego szybka reakcja na pierwsze objawy naprawdę ma znaczenie.
Eksploatacja i tuning silnika common rail
Najwięcej dla trwałości układu robią proste rzeczy. Filtr paliwa powinien być wymieniany zgodnie z zaleceniami producenta, a w samochodzie z niepewną historią serwisową rozsądnie jest zrobić to od razu po zakupie.
Nie przeciągałbym wymiany filtra do granic interwału, szczególnie gdy auto jeździ głównie po mieście. Tankowanie na sprawdzonych stacjach ogranicza ryzyko wody i zanieczyszczeń, ale dodatki do paliwa nie naprawią zużytego wtryskiwacza ani pompy.
Podczas prac przy układzie trzeba zachować ostrożność. Nie wolno luzować przewodów wysokiego ciśnienia przy pracującym silniku, ponieważ paliwo może spowodować poważne obrażenia. Po wymianie wtryskiwacza często trzeba także wprowadzić do sterownika jego kod korekcyjny.
Przeczytaj również: Gdzie jest zawór EGR? Lokalizacja, objawy, czyszczenie i naprawa
Czy common rail nadaje się do tuningu
Tak, ale bez rozsądnego strojenia łatwo przekroczyć możliwości osprzętu. Podniesienie dawki paliwa i ciśnienia na listwie zwiększa obciążenie wtryskiwaczy, pompy, sprzęgła, turbiny oraz filtra DPF.
Najbezpieczniejszy program powinien być poprzedzony logami, oceną korekt wtrysku i sprawdzeniem ciśnienia paliwa. Samo podniesienie ciśnienia rail nie jest magicznym sposobem na moc. Dobrze przygotowany soft wykorzystuje rezerwę konkretnej jednostki, zamiast wymuszać parametry, których seryjne podzespoły nie są w stanie długo utrzymać.
Co zapamiętać przed zakupem lub naprawą diesla
Common rail nie oznacza automatycznie drogiego i awaryjnego silnika. To system, który zapewnia bardzo precyzyjny wtrysk, dobrą kulturę pracy i wysoką sprawność, ale wymaga paliwa dobrej jakości oraz regularnego serwisu.
Przy zakupie używanego auta sprawdziłbym przede wszystkim rozruch na zimno i ciepło, pracę na biegu jałowym, korekty wtryskiwaczy, historię wymian filtra oraz ewentualną obecność opiłków. Jedna kontrola przed zakupem może kosztować kilkaset złotych, a oszczędzić kilka lub kilkanaście tysięcy.
Moja praktyczna zasada jest prosta: nie wymieniaj wtryskiwaczy na podstawie samego błędu z komputera. Najpierw trzeba potwierdzić usterkę testami i sprawdzić, czy jej źródłem nie jest filtr, regulator, pompa albo nieszczelność. W układzie common rail trafna diagnoza jest zwykle ważniejsza niż sama szybkość naprawy.
