Zawór EGR to jeden z tych elementów, które zwykle nie interesują kierowcy aż do dnia, w którym silnik zaczyna pracować nierówno, tracić dynamikę albo zapala się kontrolka check engine. Poniżej pokazuję, gdzie go szukać pod maską, jak rozpoznać właściwy element i kiedy wystarczy czyszczenie, a kiedy lepiej od razu myśleć o naprawie. Dorzucam też praktyczne wskazówki, które oszczędzą czas przy szukaniu i demontażu.
Najkrótsza odpowiedź o EGR i co z niej wynika
- EGR najczęściej siedzi między kolektorem wydechowym a dolotowym, zwykle w górnej części silnika, blisko głowicy.
- W dieslach bywa widoczny przy kolektorze ssącym, a w nowszych konstrukcjach często chowa się z tyłu silnika, przy grodzi.
- W silnikach benzynowych też występuje, zwłaszcza w nowszych jednostkach z wtryskiem bezpośrednim.
- Jeśli widzisz metalową rurkę łączącą wydech z dolotem, jesteś bardzo blisko celu.
- Gdy EGR jest zabrudzony, najczęściej pomaga czyszczenie; gdy jest mechanicznie zużyty, zwykle kończy się na wymianie.
- Do pewnej identyfikacji najlepiej użyć instrukcji auta albo schematu po numerze VIN.

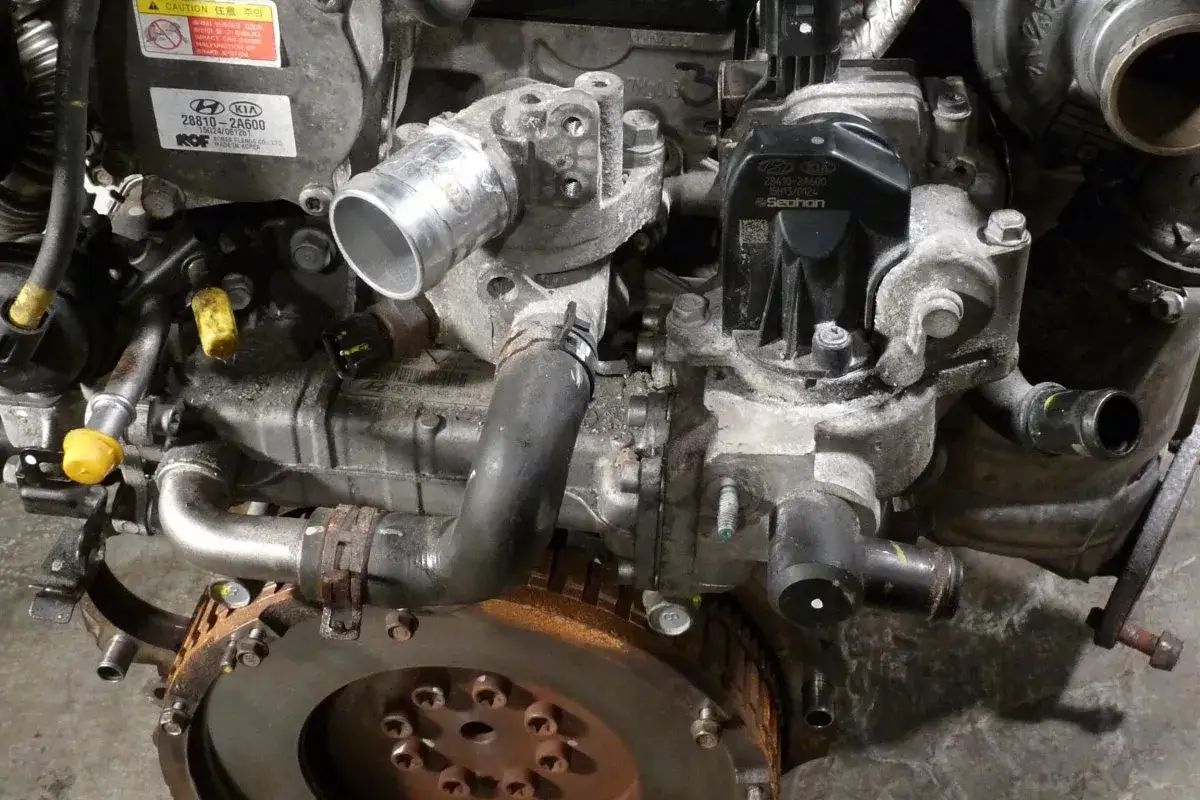

Gdzie zwykle znajduje się zawór EGR w silniku
Najprościej mówiąc, zawór EGR jest elementem „pośrednim” między wydechem a dolotem. Jego zadaniem jest przepuścić część spalin z powrotem do silnika, więc konstrukcyjnie musi leżeć blisko kolektora wydechowego i kolektora dolotowego. W praktyce najczęściej znajdziesz go w górnej części silnika, przy głowicy, ale dokładne miejsce zależy od konkretnej jednostki napędowej i sposobu zabudowy osprzętu.
Ja zawsze zaczynam od jednego założenia: nie szukam samego „grzybka” czy „puszki”, tylko całej drogi spalin. Jeśli widzisz metalową rurkę, przewód albo krótki kanał biegnący od wydechu do dolotu, to właśnie tam zwykle pracuje EGR. W starszych autach element bywa bardziej widoczny, w nowszych często jest schowany głębiej i połączony z chłodnicą spalin, czyli małym wymiennikiem obniżającym temperaturę spalin przed ich ponownym podaniem do układu ssącego.
| Typ silnika | Gdzie najczęściej szukać | Co to oznacza w praktyce |
|---|---|---|
| Diesel | Przy kolektorze ssącym, na górze silnika, czasem z tyłu przy grodzi | Zawór jest zwykle mocniej obciążony nagarem i bywa połączony z chłodnicą spalin |
| Benzyna | Przy kolektorach, najczęściej blisko głowicy | Układ może być mniejszy i mniej oczywisty wizualnie, ale zasada połączenia pozostaje ta sama |
| Nowoczesne jednostki z ciasną komorą | Głębiej w komorze silnika, często pod osłoną lub za osprzętem | Dostęp jest trudniejszy, a sam zawór bywa zintegrowany z innymi elementami układu |
To właśnie dlatego pytanie o lokalizację EGR nie ma jednej odpowiedzi dla wszystkich aut. Gdy znam już ogólny układ, przechodzę do praktyki i szukam go krok po kroku pod maską.
Jak znaleźć go pod maską bez zgadywania
Najkrótsza droga do sukcesu jest banalna, ale skuteczna: najpierw identyfikuję kolektor wydechowy, potem dolotowy, a dopiero między nimi szukam zaworu. Warto robić to na zimnym silniku i przy dobrym świetle, bo EGR często siedzi tam, gdzie ręka nie wchodzi od razu, a gorące elementy łatwo pomylić z częścią osprzętu.
- Zdejmuję osłonę silnika, jeśli jest zamontowana.
- Odszukuję kolektor wydechowy i kolektor dolotowy.
- Szukać zaczynam od metalowej rurki lub krótkiego kanału łączącego oba układy.
- Sprawdzam okolice głowicy i tył silnika, czyli stronę przy grodzi, jeśli z przodu nic nie widać.
- Oglądam elementy z wtyczką elektryczną albo przewodem podciśnienia, bo to częsty znak, że trafiłem na EGR lub jego sterowanie.
- W razie wątpliwości porównuję układ z instrukcją auta albo schematem znalezionym po numerze VIN.
W wielu samochodach dostęp ogranicza nie sam zawór, tylko wszystko, co go otacza: przewody, osłony, węże podciśnienia, chłodnica spalin, a czasem filtr powietrza. Dlatego przy szukaniu nie kieruję się tylko kształtem części, ale przede wszystkim jej położeniem względem dwóch kolektorów. Gdy ten punkt mam już ustalony, łatwiej odróżnić EGR od innych elementów w pobliżu.
Jak odróżnić EGR od przepustnicy i chłodnicy spalin
To ważne, bo początkujący bardzo często patrzą na sąsiedni element i są przekonani, że znaleźli EGR. Najczęstsza pomyłka dotyczy przepustnicy, czyli klapy regulującej dopływ powietrza do silnika. Przepustnica siedzi w dolocie, ale nie łączy bezpośrednio wydechu z dolotem. EGR właśnie to robi, więc jeśli element ma połączenie z rurą spalinową, jesteś bliżej celu.

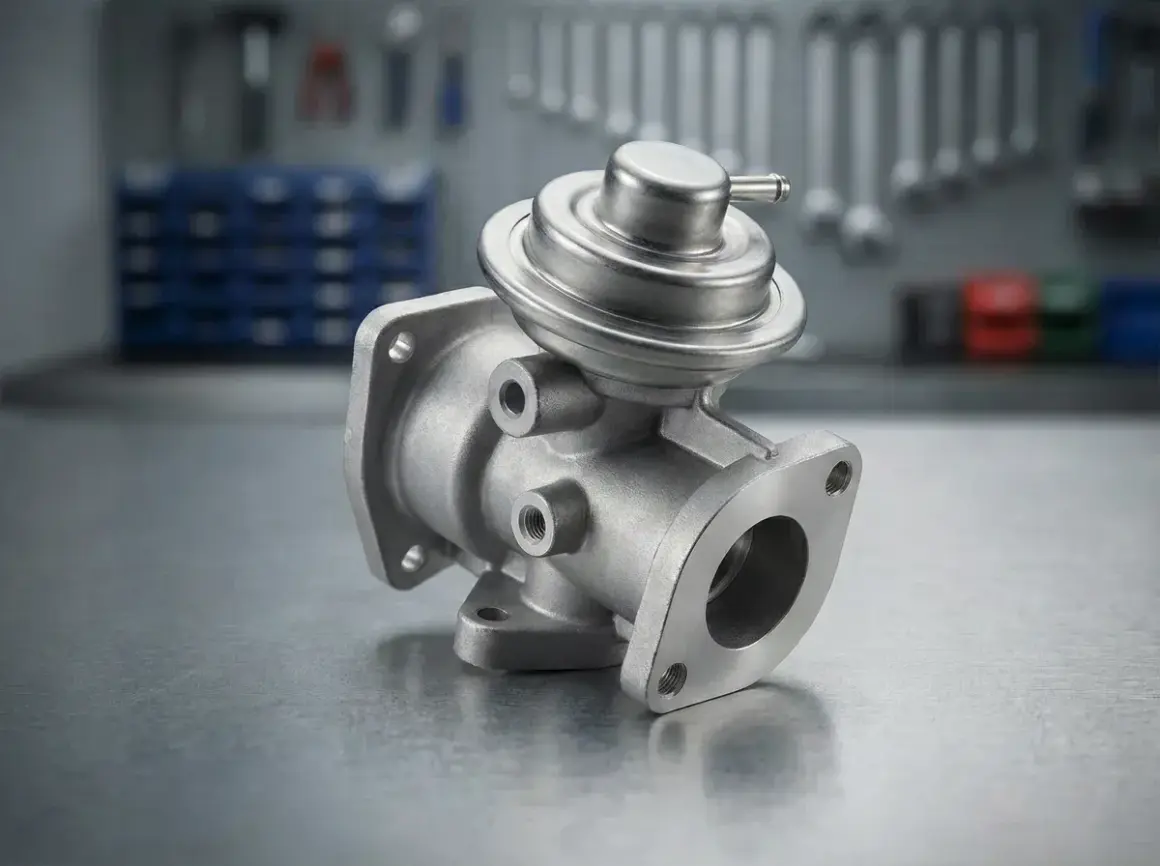

- EGR ma zwykle korpus z nagarem, wtyczkę elektryczną albo sterowanie podciśnieniowe i połączenie z rurą spalinową.
- Przepustnica pracuje po stronie dolotu i reguluje ilość powietrza, a nie recyrkulację spalin.
- Klapa gasząca wygląda podobnie do przepustnicy, ale służy głównie do łagodnego wyłączania silnika; często występuje razem z EGR.
- Chłodnica spalin jest większa i przypomina wymiennik ciepła, a nie sam zawór.
Jeśli widzisz przy jednym z tych elementów ciemny, tłusty osad, to sam brud jeszcze niczego nie przesądza. Nagar potrafi zalegać zarówno na EGR, jak i w kolektorze dolotowym, więc tu liczy się połączenie objawów, lokalizacji i tego, jak silnik zachowuje się podczas jazdy.
Kiedy już wiesz, co oglądasz, dużo łatwiej ocenić, czy problem dotyczy samego zaworu, czy całego układu recyrkulacji. I właśnie wtedy warto spojrzeć na objawy, bo one często mówią więcej niż wygląd części.
Po czym poznać, że EGR jest zabrudzony albo zacinający się
Zabrudzony zawór EGR nie zawsze daje jeden, jednoznaczny objaw. Czasem silnik tylko lekko szarpie, czasem wyraźnie traci moc, a czasem po prostu świeci kontrolka i auto jedzie „normalnie”, ale gorzej reaguje na gaz. Najbardziej podejrzane są sytuacje, w których objawy pojawiają się głównie przy niskich obrotach, podczas ruszania albo w trakcie spokojnej jazdy miejskiej.
| Objaw | Co może sugerować |
|---|---|
| Spadek mocy | Zawór zacięty w pozycji otwartej albo zbyt mocno zabrudzony |
| Szarpanie i nierówna praca na biegu jałowym | Nieprawidłowy przepływ spalin i zaburzenie mieszanki |
| Czarny dym | Za duża ilość spalin wracających do dolotu lub problem z dopalaniem |
| Kontrolka check engine | Błąd z układu EGR, często w rodzinie kodów P0400-P0409 |
| Większe spalanie | Silnik pracuje mniej efektywnie i częściej koryguje dawkę paliwa |
Nie zakładam jednak od razu, że winny jest wyłącznie EGR. Podobne objawy dają nieszczelny dolot, zabrudzony przepływomierz, problemy z turbosprężarką albo zapchany układ wydechowy. W praktyce najrozsądniej patrzeć na cały zestaw symptomów, a nie na jeden sygnał wyrwany z kontekstu.
Właśnie od tego zależy, czy opłaca się zacząć od czyszczenia, czy od razu przygotować się na większy wydatek.
Co zrobić po zlokalizowaniu EGR i ile kosztuje naprawa
Jeśli zawór jest dostępny i wygląda na mocno zabrudzony, czyszczenie ma najczęściej największy sens ekonomiczny. W praktyce takie działanie bywa wystarczające, gdy mechanika jest sprawna, a problem wynika głównie z nagaru. Jeśli jednak zawór zacina się mechanicznie, ma uszkodzony napęd, czujnik położenia albo nieszczelną chłodnicę spalin, samo mycie zwykle tylko odwleka temat.Widełki cenowe są dość szerokie, bo zależą od auta, dostępu i zakresu demontażu. Czyszczenie EGR w warsztacie najczęściej kosztuje około 225-700 zł. Wymiana samego zaworu potrafi zamknąć się w kilku setkach złotych w prostszych konstrukcjach, ale w trudniejszych przypadkach rośnie do kilku tysięcy, zwłaszcza jeśli dojdzie chłodnica spalin i większy demontaż osprzętu.
- Czyszczenie ma sens, gdy zawór działa, ale jest oblepiony nagarem.
- Wymiana jest lepsza, gdy pojawia się uszkodzenie mechaniczne lub elektryczne.
- Diagnoza komputerowa pomaga odróżnić EGR od problemów z dolotem lub doładowaniem.
- Jazda miejska i krótkie trasy przyspieszają odkładanie osadów, więc w takich autach układ wymaga częstszej kontroli.
Ja patrzę na to tak: jeśli auto ma sensowny dostęp, a objawy wskazują na nagar, czyszczenie jest rozsądnym pierwszym krokiem. Jeżeli natomiast po demontażu widać luzy, pęknięcia albo mocno zużyty napęd, naprawa „na pół gwizdka” zwykle nie daje trwałego efektu. Po takim sprawdzeniu zostaje już tylko krótka lista rzeczy, które warto zrobić bez pośpiechu.
Najkrótsza droga do trafnej diagnozy przy EGR
- Zawsze zaczynaj od położenia względem kolektora wydechowego i dolotowego, a nie od kształtu części.
- Nie demontuj niczego na gorącym silniku, bo EGR i okolice wydechu potrafią bardzo długo trzymać temperaturę.
- Jeśli zawór jest schowany, korzystaj z instrukcji auta albo schematu po VIN, zamiast zgadywać.
- Po czyszczeniu skasuj błędy i zrób krótką jazdę próbną, żeby sprawdzić, czy objawy wracają.
- Gdy pojawiają się też problemy z doładowaniem, dolotem albo DPF, traktuj układ jako całość, nie tylko jeden zawór.
W praktyce najwięcej czasu oszczędza nie siła, tylko dobra identyfikacja miejsca montażu. Jeśli wiesz, gdzie szukać EGR i jak wygląda jego połączenie z wydechem oraz dolotem, znacznie szybciej odróżnisz zwykły nagar od realnej awarii i unikniesz niepotrzebnego rozbierania pół komory silnika.
