Gdy silnik traci moc, nierówno pracuje albo zapala kontrolkę check engine, przyczyna często leży w nieprawidłowej pracy zaworów. Za ich otwieranie i zamykanie odpowiada przede wszystkim układ rozrządu, ale w nowoczesnych samochodach moment pracy może dodatkowo korygować sterownik silnika. Wyjaśniam, jak działa ten mechanizm, czym różnią się klasyczne i zmienne fazy rozrządu oraz po czym rozpoznać usterkę.
Najważniejsze informacje o sterowaniu zaworami w silniku
- Wałek rozrządu mechanicznie wyznacza moment otwarcia i zamknięcia zaworów.
- Napęd rozrządu synchronizuje wałek z wałem korbowym, zwykle za pomocą łańcucha lub paska.
- ECU nie otwiera bezpośrednio zaworów w klasycznym silniku, lecz może zmieniać fazy ich pracy.
- Elektrozawór VVT wykorzystuje ciśnienie oleju do przestawiania wałka rozrządu.
- Objawy awarii to między innymi nierówna praca, utrata mocy, hałas po rozruchu i zwiększone spalanie.
Co steruje zaworami silnika samochodu
Najkrótsza odpowiedź brzmi: wałek rozrządu. Obracające się na nim krzywki naciskają na elementy pośrednie, takie jak popychacze, dźwigienki zaworowe albo szklanki, a te przesuwają zawory w głowicy. Po zejściu krzywki z danego elementu zawór wraca na miejsce dzięki sprężynie zaworowej.
W silniku czterosuwowym zawór dolotowy wpuszcza powietrze lub mieszankę do cylindra, a wydechowy odprowadza spaliny. Ich praca musi być zsynchronizowana z położeniem tłoka, dlatego wałek rozrządu obraca się dwa razy wolniej niż wał korbowy. Na dwa obroty wału korbowego przypada jeden pełny obrót wałka.
Ja zawsze rozdzielam tutaj dwie kwestie. Mechanika decyduje, jak fizycznie poruszają się zawory, natomiast elektronika w nowszych konstrukcjach może korygować moment ich działania, a czasami także wznios, czyli wysokość otwarcia.

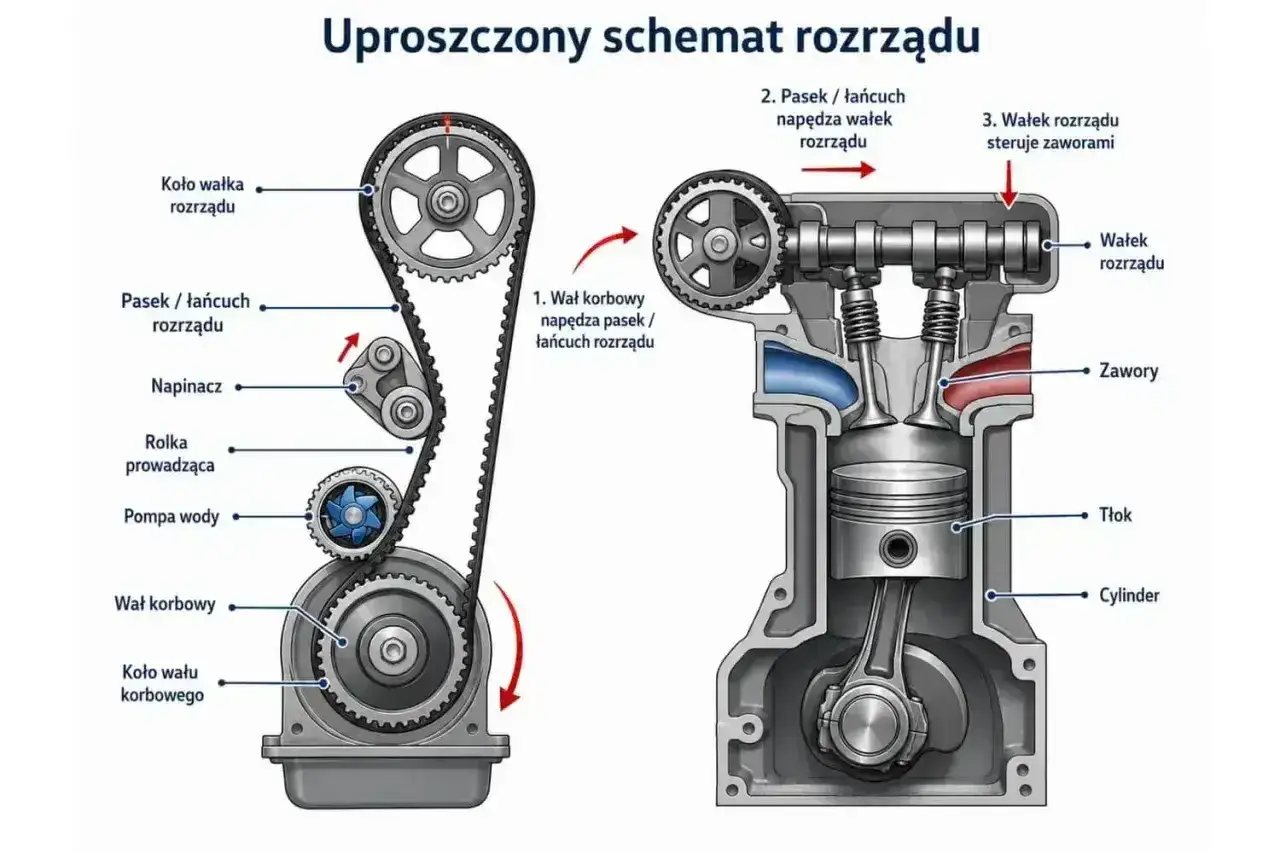

Jak wygląda cały łańcuch działania
- wał korbowy przekazuje napęd na pasek lub łańcuch rozrządu,
- napęd obraca wałkiem lub wałkami rozrządu,
- krzywki naciskają na elementy sterujące,
- zawory otwierają się na określony czas i wracają dzięki sprężynom,
- sterownik może korygować położenie wałka za pomocą układu zmiennych faz.
Dlaczego synchronizacja rozrządu ma tak duże znaczenie
Sam fakt, że zawór się otwiera, nie wystarczy. Musi zrobić to w odpowiednim momencie, na właściwą wysokość i przez odpowiednio długi czas. Przesunięcie rozrządu nawet o kilka zębów może spowodować spadek mocy, problemy z uruchomieniem albo poważne uszkodzenie silnika.
Pasek lub łańcuch rozrządu łączy wał korbowy z wałkiem rozrządu. Pasek pracuje cicho i jest lżejszy, ale wymaga okresowej wymiany. Łańcuch zwykle ma większą trwałość, jednak jego napinacz i ślizgi również mogą się zużywać, szczególnie przy zaniedbaniach olejowych.
| Element | Rola | Typowe skutki zużycia |
|---|---|---|
| Wałek rozrządu | Wyznacza ruch zaworów za pomocą krzywek | Hałas, słabsza praca, nierówny wznios zaworu |
| Pasek lub łańcuch | Synchronizuje wałek z wałem korbowym | Przestawienie faz, brak rozruchu, ryzyko kolizji tłoka z zaworem |
| Popychacze i dźwigienki | Przenoszą nacisk krzywki na zawór | Stukanie, nierówna praca, niewłaściwy luz |
| Sprężyny zaworowe | Domykają zawory | Wypadanie zapłonu i problemy przy wysokich obrotach |
W silniku kolizyjnym zerwanie paska lub przeskok łańcucha może doprowadzić do spotkania tłoka z otwartym zaworem. To nie jest drobna niedogodność, lecz scenariusz kończący się często naprawą głowicy, a czasem całego silnika.
Jak działają zmienne fazy rozrządu
Współczesne silniki nie muszą pracować cały czas z jednym ustawieniem wałka. Układ VVT, nazywany zależnie od producenta między innymi VANOS, VVT-i lub CVVT, pozwala przyspieszać albo opóźniać otwarcie zaworów w zależności od obrotów, obciążenia i temperatury silnika.
Sterownik ECU zbiera informacje z czujnika wału korbowego, czujnika wałka rozrządu, przepływomierza, czujnika ciśnienia w kolektorze oraz układu pomiaru temperatury. Na tej podstawie wysyła sygnał do elektrozaworu, który kieruje olej pod ciśnieniem do nastawnika na wałku.
Nastawnik, często nazywany przestawiaczem faz, zmienia kąt położenia wałka względem koła napędowego. Nie przesuwa zaworów bezpośrednio. Przestawia cały wałek, a więc zmienia moment, w którym krzywki naciskają na zawory.
Fazy a wznios zaworu
Najprostszy system zmiennych faz zmienia wyłącznie moment otwarcia i zamknięcia zaworu. Bardziej zaawansowane rozwiązania potrafią wpływać także na wznios zaworu, czyli jego maksymalne uniesienie. Dzięki temu silnik może ograniczać straty przepustnicy, poprawiać reakcję na gaz i lepiej łączyć osiągi z emisją spalin.
To ważne rozróżnienie przy tuningu. Samo przestawienie faz nie daje automatycznie dużego przyrostu mocy. Efekt zależy od profilu wałka, stopnia sprężania, przepływu głowicy, dolotu, wydechu i strojenia ECU. W praktyce źle dobrane ustawienie może pogorszyć dół obrotów, zwiększyć spalanie albo podnieść ryzyko kolizji zaworów z tłokami.
Po czym poznać problem z zaworami lub ich sterowaniem
Objawy bywają podobne do awarii zapłonu, wtrysku lub doładowania, dlatego nie radzę wymieniać od razu elektrozaworu. Najpierw trzeba ustalić, czy problem dotyczy mechanicznego ruchu zaworów, synchronizacji rozrządu czy elementu wykonawczego VVT.
- nierówna praca na biegu jałowym może wskazywać na niewłaściwe fazy, nieszczelny zawór lub problem z zapłonem,
- utrata mocy często pojawia się przy przestawionym rozrządzie albo zablokowanym nastawniku,
- metaliczny hałas po rozruchu bywa związany z napinaczem łańcucha lub opóźnionym wzrostem ciśnienia oleju,
- kontrolka check engine może towarzyszyć błędom korelacji wału korbowego i wałka rozrządu,
- zwiększone spalanie wynika z gorszego napełniania cylindrów i nieprawidłowego procesu spalania,
- trudny rozruch jest szczególnie niepokojący, gdy pojawił się po naprawie lub wymianie rozrządu.
W przypadku silników z hydrauliczną regulacją luzu zaworowego znaczenie ma także jakość i poziom oleju. Zabrudzony olej może ograniczyć przepływ przez kanały elektrozaworu VVT. Z mojego punktu widzenia to jeden z najczęściej lekceważonych powodów problemów z układem zmiennych faz.
Jak prawidłowo diagnozować sterowanie zaworami
Rozsądna diagnostyka zaczyna się od odczytu błędów i parametrów bieżących, a nie od kupowania części na próbę. Tester powinien pokazać między innymi zadany i rzeczywisty kąt wałka rozrządu. Duża różnica między tymi wartościami sugeruje problem z olejem, elektrozaworem, nastawnikiem albo samą synchronizacją.
Przeczytaj również: Filtr GPF w benzynie - Jak dbać i kiedy czyścić?
Praktyczna kolejność sprawdzania
- Odczytaj kody usterek i zamrożone ramki danych.
- Sprawdź poziom, lepkość oraz stan oleju silnikowego.
- Skontroluj wtyczki, przewody i oporność elektrozaworu.
- Zweryfikuj reakcję nastawnika po podaniu sterowania zgodnie z procedurą producenta.
- Porównaj położenie wału i wałka w danych diagnostycznych.
- Jeżeli wyniki są niejednoznaczne, sprawdź ustawienie rozrządu mechanicznie.
Pomiar kompresji lub próba szczelności cylindrów może rozstrzygnąć, czy problem dotyczy samych zaworów. Niska kompresja w jednym cylindrze kieruje uwagę na nieszczelny zawór, uszkodzoną sprężynę albo problem z gniazdem. Z kolei równy spadek osiągów wszystkich cylindrów częściej wskazuje na przesunięcie faz lub problem z zasilaniem.
Nie kasowałbym błędów przed zapisaniem danych i nie płukałbym układu przypadkowymi preparatami. Czasem chwilowa poprawa po takim zabiegu tylko maskuje zużyty nastawnik lub rozciągnięty łańcuch.
Co ma znaczenie przy tuningu i naprawie
W silniku seryjnym najważniejsza jest zgodność ustawień z dokumentacją producenta. Przy modyfikacjach, takich jak ostrzejszy wałek, regulowane koło rozrządu czy zmieniony stopień sprężania, trzeba sprawdzić luz zaworowy oraz odległość zaworu od tłoka w całym zakresie obrotów.
Regulowane koło pozwala precyzyjnie ustawić fazy, ale nie zastępuje strojenia. Przesunięcie wałka o kilka stopni może poprawić moment w jednym zakresie obrotów i jednocześnie pogorszyć pracę w innym. Na samochodzie ulicznym często większą korzyść daje poprawna geometria rozrządu, świeży olej i sprawny napinacz niż agresywne ustawienie nastawione wyłącznie na wynik z hamowni.
Przy naprawie warto wymieniać elementy jako układ. Nowy pasek założony na zużyte rolki, stary napinacz albo zapieczony nastawnik nie daje pewności trwałej pracy. W przypadku łańcucha trzeba ocenić również ślizgi, koła zębate i ciśnienie oleju, bo sama wymiana łańcucha może nie usunąć przyczyny hałasu.
Jak szybko ocenić, gdzie leży problem
Jeżeli silnik nagle zgasł i nie chce uruchomić się ponownie, najpierw trzeba wykluczyć zerwanie lub przeskok napędu rozrządu. Gdy samochód odpala, ale pracuje nierówno i ma zapisany błąd układu VVT, podejrzane są elektrozawór, olej albo nastawnik. Przy samym mechanicznym stukaniu bez błędów elektronicznych większą uwagę zwracam na luz zaworowy, popychacze i napinacz.
| Objaw | Pierwszy kierunek diagnostyki |
|---|---|
| Silnik nie uruchamia się po głośnym huku | Ustawienie i ciągłość napędu rozrządu |
| Nierówne obroty i błąd VVT | Olej, elektrozawór, czujniki i nastawnik |
| Stukanie z głowicy | Luz zaworowy, popychacze, wałek i napinacz |
| Spadek mocy bez hałasu | Korelacja faz, kompresja i sterowanie zmiennymi fazami |
Najważniejsza zasada jest prosta. Nie każdy problem z pracą zaworów oznacza uszkodzony wałek rozrządu, a nie każdą usterkę VVT da się usunąć przez wymianę elektrozaworu. Dopiero połączenie pomiarów mechanicznych, danych z ECU i kontroli oleju daje wiarygodną diagnozę.
Od wałka rozrządu zależy więcej niż tylko moc
Układ sterowania zaworami wpływa jednocześnie na osiągi, spalanie, emisję spalin, kulturę pracy i trwałość silnika. W klasycznej konstrukcji za ruch odpowiada wałek rozrządu napędzany od wału korbowego, a w nowoczesnej dodatkową rolę odgrywają ECU, czujniki, elektrozawory i hydrauliczne nastawniki.
Jeżeli pojawiają się hałasy, nierówna praca lub błąd korelacji wału i wałka, nie odkładałbym sprawdzenia na później. Szybka kontrola synchronizacji i ciśnienia oleju może ograniczyć naprawę do regulacji lub wymiany niewielkiego elementu, zamiast doprowadzić do kosztownego uszkodzenia głowicy i tłoków.
