W praktyce pytanie gdzie jest turbina w samochodzie sprowadza się do jednego: szukasz elementu przy silniku, zwykle po stronie układu wydechowego, a nie gdzieś osobno w komorze. To ważne nie tylko wtedy, gdy chcesz ją zlokalizować, ale też gdy próbujesz ocenić dostęp do serwisu, znaleźć przyczynę spadku mocy albo zrozumieć, dlaczego w jednym aucie turbo widać od razu, a w innym jest schowane głęboko pod osłonami. Poniżej znajdziesz konkretną odpowiedź, praktyczne wskazówki i kilka rzeczy, które najczęściej mylą kierowców.
Najważniejsze informacje o położeniu turbiny w aucie
- Turbosprężarka jest zamontowana bezpośrednio przy silniku, zwykle przy kolektorze wydechowym.
- W wielu autach znajduje się z tyłu jednostki napędowej, od strony grodzi, ale w części konstrukcji leży z przodu lub niżej pod osłoną.
- Najłatwiej ją rozpoznać po metalowej obudowie przypominającej ślimak i połączeniu z wydechem oraz dolotem.
- Dostęp do niej często utrudniają osłony termiczne, gęsto poprowadzone przewody i ciasna komora silnika.
- Położenie turbo zależy od układu silnika, miejsca w komorze i sposobu poprowadzenia wydechu oraz dolotu.
Gdzie naprawdę siedzi turbo w komorze silnika
Najprościej: turbina nie jest oddzielnym „gadżetem” gdzieś obok silnika, tylko częścią turbosprężarki przykręconą do układu wydechowego i sprzężoną z dolotem. Zawsze szukasz jej więc tam, gdzie spaliny wychodzą z cylindrów, a nie przy samym filtrze powietrza. W wielu autach będzie to miejsce ciasne, gorące i zasłonięte blachą ochronną, bo turbo pracuje w bardzo wysokiej temperaturze.
W praktyce położenie wygląda różnie w zależności od konstrukcji auta. W samochodach z silnikiem poprzecznym turbo bywa schowane z tyłu jednostki napędowej, blisko grodzi. W autach z silnikiem wzdłużnym częściej trafisz na nie z boku silnika lub niżej, bliżej przodu auta. Sam punkt montażu nie jest przypadkowy: im krótsza droga spalin do turbiny, tym lepiej dla reakcji silnika i strat energii.
| Układ auta | Typowe położenie turbo | Co zwykle widzisz po otwarciu maski |
|---|---|---|
| Silnik poprzeczny | Z tyłu silnika, od strony grodzi, czasem niżej i głębiej | Ciasny dostęp, osłony termiczne, krótki kolektor i krótkie przewody wydechowe |
| Silnik wzdłużny | Przy boku jednostki napędowej, zależnie od projektu nawet bliżej przodu | Trochę łatwiejszy dostęp, ale nadal zwykle pod osłoną i w wysokiej temperaturze |
| Biturbo lub twin-turbo | Dwa osobne punkty montażu albo dwa zespoły po przeciwnych stronach silnika | Więcej przewodów, więcej źródeł ciepła i więcej elementów do sprawdzenia |

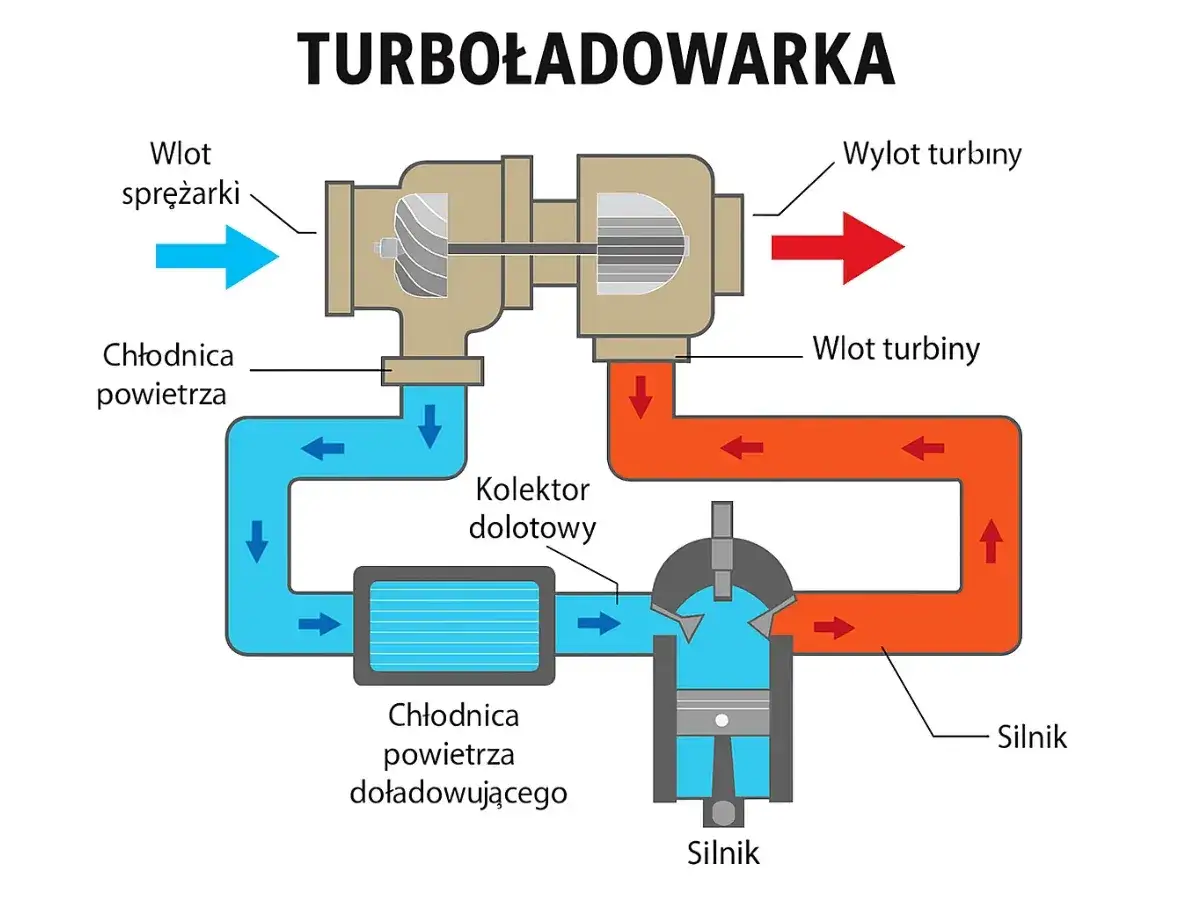

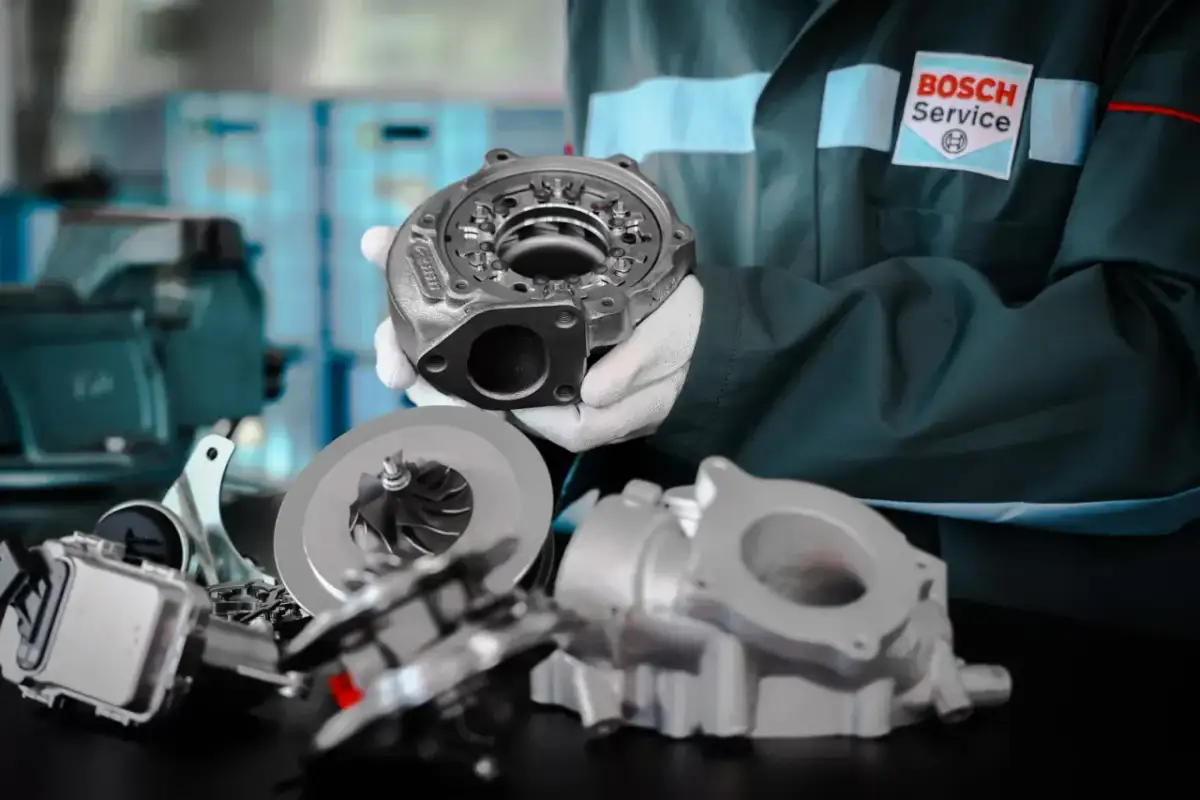

Warto pamiętać, że to, co wielu kierowców nazywa po prostu „turbiną”, technicznie jest turbosprężarką. Sama turbina to jej gorąca część, napędzana spalinami, a druga strona spręża powietrze do silnika. To rozróżnienie pomaga, gdy próbujesz zrozumieć, czemu jeden element siedzi przy wydechu, a drugi prowadzi do intercoolera i dolotu.
Jak znaleźć turbo pod maską bez demontażu
Jeśli chcesz je namierzyć samodzielnie, zacznij od zimnego silnika i patrz od strony kolektora wydechowego. Najczęściej trafisz na metalowy korpus o charakterystycznym, zaokrąglonym kształcie. To właśnie przy tym miejscu są największe temperatury, dlatego producent zwykle dokłada osłonę termiczną, która częściowo zasłania widok.
- Odszukaj kolektor wydechowy przy głowicy silnika.
- Szukaj przy nim zwartej, metalowej obudowy przypominającej ślimak.
- Sprawdź, czy z tej obudowy wychodzi grubszy przewód do intercoolera albo do układu dolotowego.
- Zwróć uwagę na osłony termiczne, bo turbo bardzo często jest pod nimi ukryte.
- Jeśli nic nie widać od góry, obejrzyj okolice od spodu auta, ale tylko po ostygnięciu silnika.
Dobrym tropem jest też śledzenie przewodów. Z jednej strony zobaczysz drogę spalin od silnika, z drugiej rurę prowadzącą do chłodnicy powietrza doładowującego albo dalej do kolektora dolotowego. Turbo zawsze pracuje „pomiędzy” wydechem a dolotem, więc jeśli jakiś element jest połączony z obiema stronami, to właśnie tam zwykle znajduje się szukany podzespół.
Nie warto szukać na gorącym silniku. Obudowa turbosprężarki potrafi osiągać temperaturę, przy której łatwo o poparzenie, a w ciasnej komorze nietrudno zahaczyć ręką o ostre krawędzie osłon albo przewodów.
Dlaczego w jednych autach jest łatwo dostępne, a w innych schowane
Pozycja montażowa wynika z kompromisu między osiągami, chłodzeniem, miejscem pod maską i kosztami produkcji. Projektant chce, żeby spaliny jak najszybciej trafiały do turbiny, ale jednocześnie musi zostawić miejsce na alternator, rozrusznik, przewody, układ chłodzenia, filtr DPF lub katalizator. Dlatego dwa auta z podobną pojemnością silnika mogą mieć turbo w zupełnie innym miejscu.
Najczęściej znaczenie mają cztery rzeczy: układ silnika, ilość miejsca w komorze, sposób prowadzenia układu wydechowego oraz cel konstrukcyjny. Auto rodzinne, auto dostawcze i hot hatch mogą mieć podobną jednostkę, ale zupełnie inny dostęp do osprzętu. W sporcie motorowym dochodzi jeszcze kwestia temperatury i serwisowania, więc przy modyfikacjach zwraca się uwagę nie tylko na samą turbinę, ale też na ekranowanie cieplne, przewody olejowe i drogę powietrza do intercoolera.
| Co wpływa na położenie | Efekt dla kierowcy |
|---|---|
| Układ silnika | Decyduje, czy turbo będzie z przodu, z tyłu, czy niżej przy bloku |
| Wielkość komory silnika | Im mniej miejsca, tym częściej turbo jest głębiej schowane |
| Chłodzenie i odprowadzanie ciepła | Wokół turbo pojawiają się osłony, które utrudniają jego szybkie namierzenie |
| Wymogi konstrukcyjne i emisje | Układ wydechowy i osprzęt mogą zmieniać dokładne miejsce montażu |
Co najczęściej myli kierowców
Przy oglądaniu komory silnika łatwo pomylić turbo z innymi elementami. Najczęstszy błąd to uznanie kolektora wydechowego albo katalizatora za turbinę, bo wszystko siedzi blisko siebie i jest osłonięte podobnymi blachami. W praktyce turbo ma jednak charakterystyczny układ dwóch stron: gorącej, połączonej z wydechem, i zimnej, prowadzącej do dolotu.
- Kolektor wydechowy - zbiera spaliny z cylindrów, ale sam nie spręża powietrza.
- Intercooler - chłodzi powietrze doładowujące, lecz nie jest turbiną.
- Katalizator lub DPF - też pracują na wydechu, ale pełnią zupełnie inną funkcję.
- Zawór EGR - odpowiada za recyrkulację spalin, więc bywa mylony z osprzętem turbodoładowania.
Jeśli chcesz rozpoznać turbo bez zgadywania, szukaj połączenia z kolektorem wydechowym i przewodu prowadzącego do układu dolotowego. To najpewniejsza metoda, bo sama obudowa bywa zasłonięta, a w nowoczesnych autach wiele elementów wygląda podobnie z zewnątrz.
Dlaczego położenie turbiny ma znaczenie przy serwisie i modach
To, gdzie siedzi turbo, ma znaczenie nie tylko dla ciekawości. Od tego zależy dostęp do przewodów olejowych, łatwość wymiany uszczelek, ryzyko przegrzewania i czas potrzebny na diagnozę. W praktyce im ciaśniej upakowany silnik, tym większa szansa, że zwykła kontrola skończy się demontażem osłon, a czasem również elementów dolotu albo wydechu.
W tuningu sprawa jest jeszcze bardziej konkretna. Jeśli planujesz większą turbosprężarkę, zmieniony downpipe albo wydajniejszy intercooler, położenie seryjnego turbo pokaże, ile masz miejsca na modyfikacje i jak bardzo trzeba zadbać o temperaturę. Nie każde auto zniesie podobny zestaw modyfikacji w ten sam sposób, bo liczy się nie tylko sama moc, ale też sposób prowadzenia spalin, długość przewodów i możliwość odprowadzenia ciepła.
Jeżeli po otwarciu maski nadal nie jesteś pewien, gdzie dokładnie znajduje się ten element, nie ma w tym nic dziwnego. W części modeli turbo jest tak głęboko schowane, że bez latarki i spojrzenia od spodu trudno je wskazać palcem. To właśnie dlatego w diagnostyce i przy naprawach liczy się nie tyle szybkie zgadywanie, ile spokojne prześledzenie układu od kolektora wydechowego do dolotu.
