Czujnik położenia wałka rozrządu - jak sprawdzić i uniknąć pomyłki?

Awaria czujnika położenia wałka rozrządu potrafi dać objawy, które łatwo pomylić z problemem zapłonu, wtrysku albo rozrządu. W praktyce najpierw warto sprawdzić zasilanie, wiązkę, wtyczkę i sam sygnał, bo dopiero z tych elementów składa się sensowna diagnoza. Ten artykuł pokazuje, jak sprawdzić czujnik położenia wałka rozrządu bez zgadywania, kiedy wystarczy multimetr, a kiedy potrzebny jest oscyloskop i jak nie pomylić awarii sensora z usterką mechaniczną.

Kiedy winny jest czujnik, a kiedy problem leży gdzie indziej

Czujnik wałka rozrządu nie pracuje w próżni. Sterownik porównuje jego sygnał z informacją z czujnika wału korbowego i na tej podstawie steruje zapłonem, wtryskiem oraz czasem pracy układu zmiennych faz rozrządu. Dlatego pojedynczy błąd nie zawsze oznacza uszkodzony sensor. Czasem problemem jest wiązka, zabrudzona wtyczka, uszkodzone koło sygnałowe albo rozciągnięty łańcuch.

Co widzisz w aucie	Co to może oznaczać	Co sprawdzić najpierw
Kontrolka silnika i trudny rozruch	Brak sygnału z czujnika albo problem z zasilaniem	Wtyczka, przewody, napięcie zasilania
Szarpanie, nierówna praca, spadek mocy	Nieprawidłowy sygnał, zakłócenia lub korelacja z wałem	Odczyt błędów, parametry bieżące, stan rozrządu
Błąd wraca po skasowaniu	Usterka stała, nie chwilowy przypadek	Pomiar instalacji i sygnału pod obciążeniem
Błąd pojawia się tylko na ciepłym silniku	Sensor traci parametry po rozgrzaniu albo problem jest termiczny w wiązce	Test na zimno i na gorąco, kontrola przewodów przy silniku
Kody typu P0340, P0341, P0344 albo P0016	Problem z sygnałem CMP lub synchronizacją wałek wał	Diagnostyka elektryczna i mechaniczna, nie tylko wymiana czujnika

Warto pamiętać o jednym szczególe. W wielu autach samo hasło „błąd czujnika wałka” bywa uproszczeniem, bo sterownik widzi skutek, a nie zawsze źródło problemu. Jeśli silnik ma już przebieg, a rozrząd był dawno nieruszany, trzeba brać pod uwagę także mechanikę, nie tylko elektrykę.

Objawy, które najczęściej towarzyszą awarii

Typowy zestaw objawów jest dość powtarzalny, choć nie zawsze występuje cały naraz. Najczęściej kierowca zauważa problem z odpalaniem, dłuższe kręcenie rozrusznikiem, nierówne obroty na biegu jałowym albo wyraźny spadek reakcji na gaz. Zdarza się też wejście w tryb awaryjny, w którym auto jedzie, ale wyraźnie traci dynamikę.

• Trudny rozruch, szczególnie po postoju lub po nagrzaniu silnika.
• Nierówna praca na biegu jałowym, czasem z wyraźnym falowaniem obrotów.
• Szarpanie przy przyspieszaniu, zwłaszcza w średnim zakresie obrotów.
• Zapalenie kontrolki silnika i zapisany kod usterki w sterowniku.
• Wyższe spalanie i słabsza elastyczność, bo sterownik przechodzi na bezpieczniejsze mapy pracy.

Nie każdy z tych objawów oznacza awarię sensora. Jeżeli auto ma podobne zachowanie, ale dodatkowo słychać metaliczne odgłosy z okolic rozrządu, diagnoza powinna iść dalej niż sam czujnik. To ważne, bo wymiana sprawnego elementu nic nie zmieni, a czasem tylko opóźni właściwą naprawę.

Jak wygląda diagnoza krok po kroku w praktyce

Najpierw odczytaj błędy i dane bieżące ze sterownika. To prosty krok, ale bardzo pomocny, bo od razu pokazuje, czy problem dotyczy sygnału czujnika, zasilania, masy czy synchronizacji z wałem korbowym. Potem zrób oględziny. Sprawdź, czy obudowa sensora nie jest pęknięta, czy wtyczka siedzi pewnie i czy przewody nie są przetarte, skorodowane albo nadtopione.

1. Odczytaj kody usterek i zapisz je przed skasowaniem.
2. Obejrzyj czujnik, wtyczkę i przewody przy głowicy oraz przy sterowniku.
3. Sprawdź, czy w okolicy nie ma wycieku oleju lub chłodziwa, bo brudna instalacja szybciej łapie zakłócenia.
4. Zmierz zasilanie i masę czujnika.
5. Zweryfikuj sygnał podczas pracy silnika albo kręcenia rozrusznikiem.
6. Jeśli sygnał jest poprawny, sprawdź korelację z wałem i stan rozrządu.

W aucie osobowym to często wystarcza, żeby zawęzić problem do jednego z trzech miejsc. Albo winny jest sam czujnik, albo instalacja, albo mechanika. Z punktu widzenia czasu i kosztu to duża różnica, dlatego warto trzymać się kolejności, zamiast zaczynać od wymiany części.

Co zmierzyć multimetrem, a co zostawić oscyloskopowi

Multimetr jest dobrym punktem startowym, ale ma swoje ograniczenia. Pokaże, czy dochodzi zasilanie, czy jest masa i czy przewód nie ma przerwy. Nie pokaże jednak kształtu impulsów w sposób, który pozwala ocenić jakość sygnału. Tym właśnie różni się podstawowa kontrola od diagnostyki, która faktycznie daje odpowiedź.

Narzędzie	Do czego się nadaje	Czego nie pokaże
Multimetr	Napięcie zasilania, ciągłość przewodów, zwarcie do masy	Zakłóceń, zaników i kształtu przebiegu
Oscyloskop	Jakość sygnału, amplitudę, przerwy, zniekształcenia, synchronizację	Nie zastępuje sprawdzenia mechaniki silnika
Skaner OBD	Kody usterek, parametry bieżące, korelację sygnałów	Nie potwierdzi samodzielnie uszkodzenia czujnika

Przeczytaj również: Obroty rosną, a auto nie przyspiesza - Czy to zawsze sprzęgło?

Na co zwrócić uwagę przy pomiarze

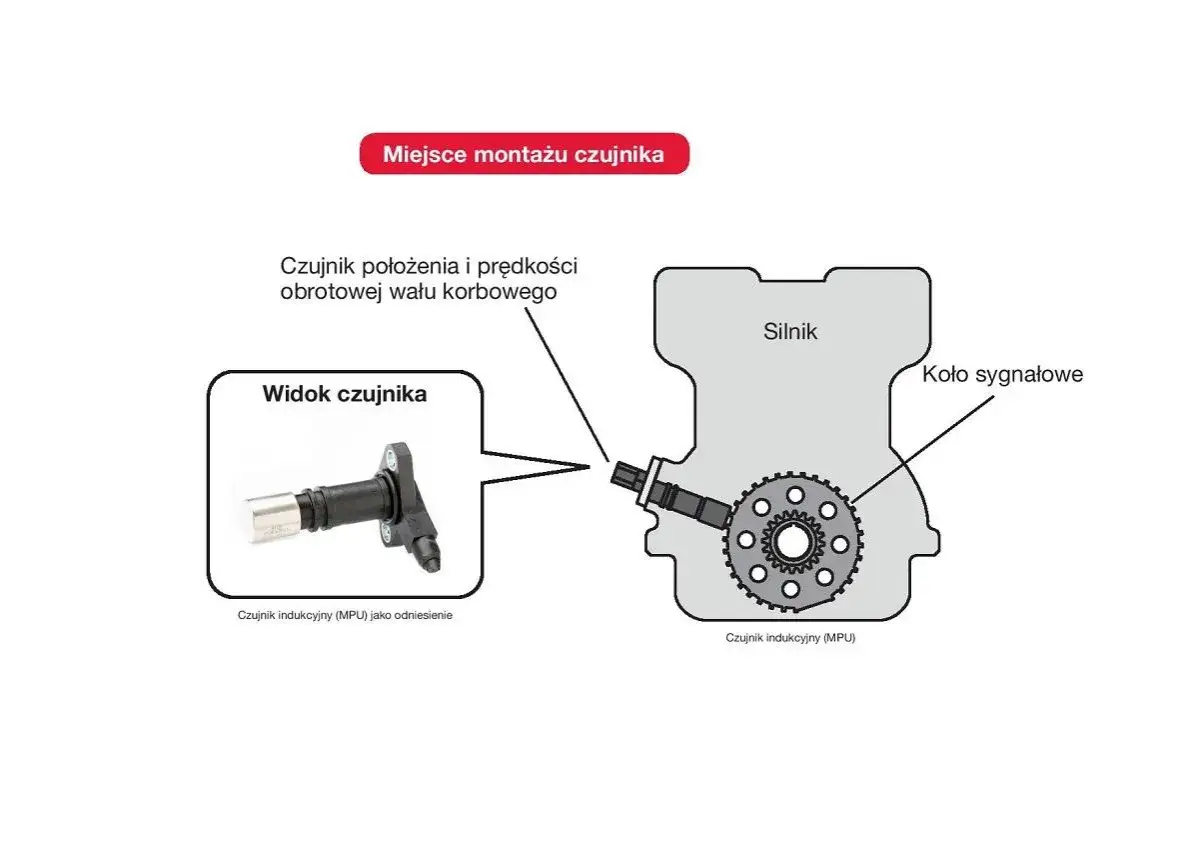

W przypadku czujników Halla zwykle spotkasz zasilanie 5 V i sygnał prostokątny. Jeśli po włączeniu zapłonu zasilanie nie dochodzi, problem nie musi leżeć w samym sensorze. Równie dobrze może chodzić o przewód, masę lub sterownik. Z kolei czujniki indukcyjne pracują inaczej i generują sygnał zmienny, którego wartość rośnie wraz z obrotami silnika.

Najważniejsze jest to, żeby nie wyciągać wniosków tylko z jednej liczby na mierniku. Stałe napięcie na zasilaniu nie oznacza jeszcze, że czujnik faktycznie podaje prawidłowy sygnał do sterownika. Jeżeli masz dostęp do oscyloskopu, zobaczysz od razu, czy przebieg jest czysty, czy pojawiają się przerwy, spłaszczenia albo zakłócenia.

Jak nie pomylić usterki czujnika z problemem rozrządu

To jeden z najczęstszych błędów przy tej diagnostyce. Czujnik może działać poprawnie, a mimo to sterownik widzi nieprawidłową korelację między wałkiem a wałem korbowym. Taki scenariusz często oznacza przestawiony rozrząd, zużyty napinacz, rozciągnięty łańcuch albo uszkodzone koło sygnałowe.

Wynik testu	Co sugeruje	Co robić dalej
Brak zasilania lub masy	Problem w instalacji	Sprawdź przewody, bezpieczniki, wtyczkę i punkty masowe
Sygnał zanika losowo	Uszkodzony sensor albo luźny styk	Test na zimno i na ciepło, kontrola wiązki przy poruszaniu przewodami
Sygnał jest, ale faza nie pasuje	Problem z synchronizacją rozrządu	Sprawdź znaki ustawienia, stan łańcucha lub paska, koło sygnałowe
Sygnał poprawny, błąd wraca po jeździe	Usterka pojawia się pod obciążeniem lub po rozgrzaniu	Zweryfikuj temperaturę pracy i stan złączy, rozważ pełną diagnostykę osprzętu

To właśnie dlatego sama wymiana czujnika bywa tylko półśrodkiem. Jeśli sterownik widzi, że wałek i wał nie zgadzają się ze sobą, nowy sensor nie naprawi rozciągniętego łańcucha ani przestawionego paska. W autach z mocno eksploatowanym układem rozrządu ten trop trzeba brać bardzo serio, zwłaszcza gdy błąd pojawia się razem z hałasem z przodu silnika.

Co zrobić po naprawie, żeby problem nie wrócił

Po wymianie albo naprawie nie kończ pracy na samym skasowaniu błędu. Najpierw sprawdź, czy wtyczka jest dobrze osadzona, czy uszczelka nie przepuszcza wilgoci i czy przewody nie są naprężone. Potem wykonaj jazdę próbną i obserwuj, czy silnik trzyma równe obroty, czy nie pojawia się tryb awaryjny i czy kody nie wracają po rozgrzaniu.

• Wyczyść złącze preparatem do styków, ale nie zalewaj czujnika agresywną chemią.
• Sprawdź stan oleju, jeśli auto ma zmienne fazy rozrządu, bo zanieczyszczony olej potrafi maskować prawdziwy problem.
• Obserwuj pracę na zimno i na ciepło, bo część usterek ujawnia się dopiero po kilku kilometrach.
• Nie ignoruj powracających błędów korelacji, bo mogą oznaczać problem mechaniczny, który z czasem się pogłębi.

Jeżeli po wszystkim silnik pracuje równo, odpala bez zwłoki i nie zapisuje nowych kodów, diagnoza była trafiona. Jeśli nie, trzeba wrócić do początku i sprawdzić już nie tylko sensor, ale cały układ, który odpowiada za jego odczyt. W tym temacie najwięcej czasu oszczędza spokojna, logiczna kolejność pomiarów, a nie szybka wymiana części na próbę.
