Najważniejsze rzeczy do sprawdzenia przy tej usterce
- Czujnik wałka rozrządu pomaga ECU zsynchronizować wtrysk i zapłon z położeniem wałka oraz wału korbowego.
- Najczęstsze objawy to trudny rozruch, nierówna praca, tryb awaryjny i kontrolka check engine.
- Problem nie zawsze leży w samym czujniku - często winna jest wtyczka, wiązka, zabrudzenie olejem albo przestawiony rozrząd.
- Przy diagnostyce najlepiej zacząć od odczytu błędów, sprawdzenia zasilania, masy i sygnału, a dopiero potem wymieniać część.
- W autach z modyfikowanym rozrządem lub ostrzejszym wałkiem dokładność sygnału ma jeszcze większe znaczenie.
Jak ten czujnik wpływa na pracę silnika
Czujnik położenia wałka rozrządu nie jest dodatkiem, bez którego silnik „jakoś” sobie poradzi. Sterownik wykorzystuje jego sygnał razem z informacją z czujnika wału korbowego, żeby wiedzieć, w jakiej fazie pracy znajduje się dany cylinder i kiedy podać paliwo oraz wyzwolić zapłon. W nowocześniejszych jednostkach ma to znaczenie także dla zmiennych faz rozrządu, stabilnego biegu jałowego i emisji spalin.
Ważne jest to, że sam wał korbowy nie daje pełnego obrazu sytuacji. Potrzebny jest dodatkowy sygnał z wałka rozrządu, bo właśnie on mówi sterownikowi, czy cylinder jest w suwie sprężania, czy wydechu. Dlatego usterka tego elementu potrafi rozwalić nie tylko kulturę pracy, ale też rozruch i reakcję na gaz.
Objawy awarii, które najczęściej pojawiają się pierwsze
W realnej eksploatacji awaria nie zawsze zaczyna się od spektakularnego unieruchomienia auta. Czasem pierwszym sygnałem jest tylko dłuższe kręcenie rozrusznikiem albo chwilowe szarpnięcie po odpaleniu. Bywa też odwrotnie: silnik pracuje w miarę normalnie, ale zapisuje błąd i przechodzi w tryb awaryjny.
| Objaw | Co może oznaczać | Na co patrzeć w pierwszej kolejności |
|---|---|---|
| Trudny rozruch | ECU gubi synchronizację faz albo dostaje przerywany sygnał | Wtyczka, wiązka, zasilanie i zapisane błędy |
| Nierówna praca na biegu jałowym | Sygnał jest niestabilny lub zanieczyszczony zakłóceniami | Odczyt bieżących parametrów i stan czujnika |
| Kontrolka check engine | Sterownik widzi problem z obwodem lub zakresem sygnału | Kody OBD i dane z mrożonych ramek |
| Spadek mocy i ospała reakcja | Silnik pracuje w trybie zastępczym | Porównanie sygnału wałka z sygnałem wału |
| Gaśnięcie po rozgrzaniu | Usterka termiczna czujnika albo wiązki | Sprawdzenie po nagrzaniu, nie tylko na zimnym silniku |
Najbardziej mylący scenariusz to ten, w którym auto odpala, ale po kilku minutach zaczyna szarpać albo traci moc. Wtedy wielu kierowców podejrzewa paliwo, przepustnicę albo cewki, a winny jest sygnał z wałka lub przestawiony rozrząd.

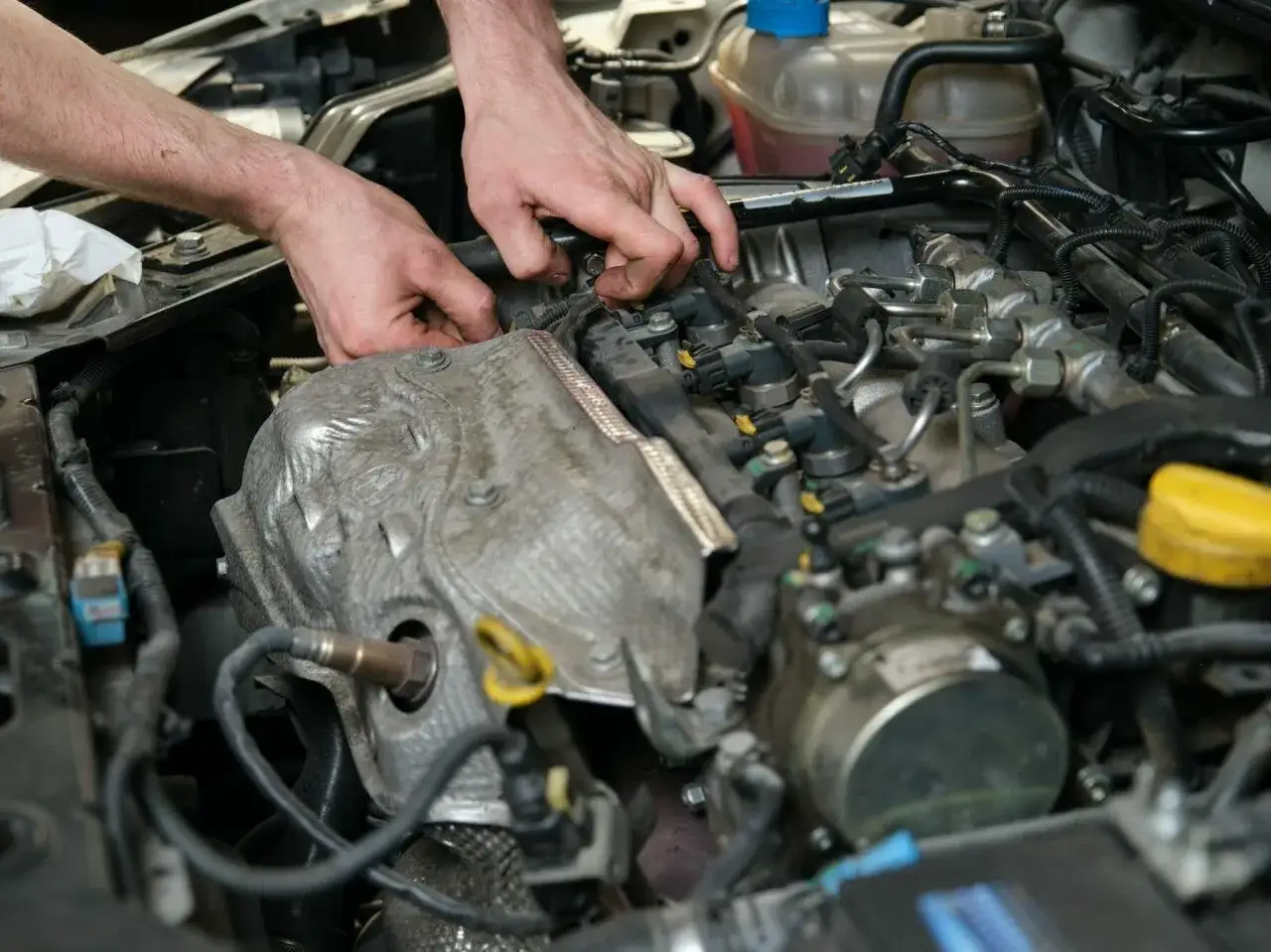

Gdzie go szukać i dlaczego bywa mylony z inną usterką

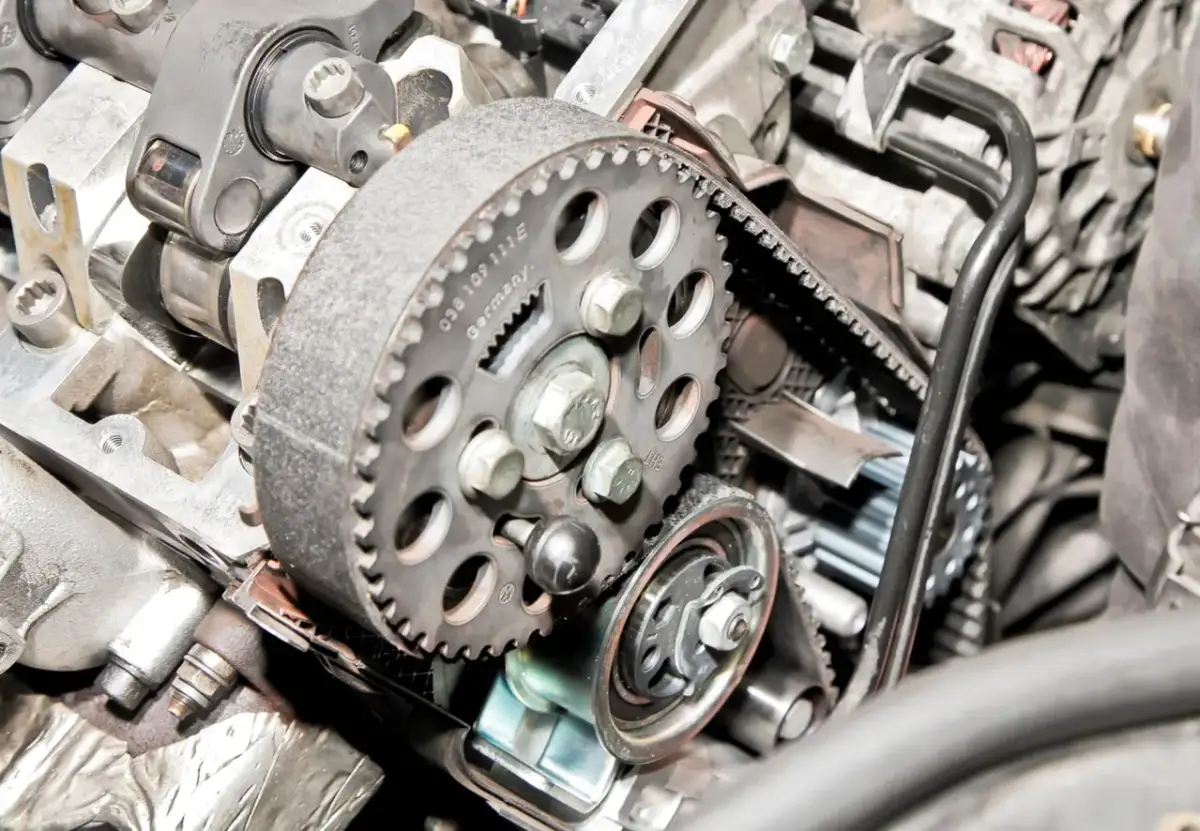

W większości silników czujnik siedzi przy głowicy, naprzeciwko koła sygnałowego albo na obudowie rozrządu. W zależności od konstrukcji może być jeden czujnik dla jednego wałka, ale w silnikach z dwoma wałkami, układem V albo bardziej rozbudowaną regulacją faz bywa ich więcej. Tu łatwo o pomyłkę: sterownik podaje konkretny błąd, ale sama przyczyna może leżeć w innym miejscu niż sam element pomiarowy.
To właśnie dlatego pod hasłem czujnik polozenia walu rozrzadu często kryje się nie tyle uszkodzony sensor, ile problem z kołem sygnałowym, wiązką, wtyczką albo mechanicznym ustawieniem rozrządu. Jeśli rozrząd był niedawno robiony, taki trop trzeba sprawdzić jako jeden z pierwszych. W samochodach po przejściach, po zalaniu olejem albo po niechlujnej naprawie elektryki winny bywa nie sam czujnik, tylko warunki wokół niego.
Jak diagnozować bez zgadywania i wymiany w ciemno
Najgorszy błąd to kupowanie nowego czujnika tylko dlatego, że „tak zwykle bywa”. Ten element nie jest drogi, ale wymiana na ślepo często nie rozwiązuje problemu, a czasem tylko maskuje prawdziwą przyczynę. Lepiej podejść do sprawy po kolei.
- Odczytaj błędy z ECU i sprawdź, czy pojawia się tylko kod związany z wałkiem, czy także błąd korelacji wału i wałka.
- Skontroluj wtyczkę, przewody i okolice czujnika. Opiłki, olej, wilgoć i nadłamane piny potrafią dać dokładnie te same objawy co uszkodzony sensor.
- Sprawdź dane bieżące. Jeśli obroty są widoczne, ale sterownik gubi synchronizację faz, problem może być już po stronie rozrządu albo koła sygnałowego.
- Zmierz zasilanie i masę. W czujnikach aktywnych często pojawia się napięcie odniesienia rzędu 5 V, ale zawsze trzeba to porównać z dokumentacją konkretnego auta.
- Jeśli masz oscyloskop, obejrzyj przebieg. Przy poprawnym sygnale Hall powinien być czytelny, zwykle prostokątny, bez zaników i losowych przeskoków.
Jeżeli błąd wraca dopiero na ciepło, sprawdzaj nie tylko sam element, ale też wiązkę i złącza. Usterki termiczne potrafią ujawniać się dopiero po rozgrzaniu komory silnika i wtedy test „na postoju” bywa mylący.
Kody OBD, które najczęściej pojawiają się przy tej usterce
W zależności od marki i sterownika opisy mogą się różnić, ale najczęściej pojawiają się kody związane z obwodem, zakresem działania albo zbyt niskim lub zbyt wysokim sygnałem. Sam kod nie wystarcza do wymiany części, ale dobrze zawęża obszar szukania.
| Kod | Co zwykle oznacza | Co sprawdzić najpierw |
|---|---|---|
| P0340 | Problem z obwodem czujnika położenia wałka rozrządu | Wtyczkę, przewody, zasilanie, masę i sam czujnik |
| P0341 | Sygnał poza zakresem albo nieprawidłowe działanie | Sygnał live data, koło sygnałowe, ustawienie rozrządu |
| P0342 | Zbyt niski sygnał | Zasilanie, masa, przerwa w obwodzie, zabrudzenie czoła czujnika |
| P0343 | Zbyt wysoki sygnał | Instalację, zwarcie do plusa, uszkodzenie czujnika lub ECU |
| P0016 | Brak zgodności wału i wałka | Rozrząd mechaniczny, napinacz, łańcuch, pasek, koło zmiennych faz |
W praktyce kod z grupy P034x bardzo często prowadzi do jednego z trzech miejsc: samego czujnika, instalacji albo mechaniki rozrządu. Jeśli pojawia się także błąd korelacji, nie wolno ograniczać się do elektroniki. To już sygnał, że trzeba patrzeć szerzej niż na sam sensor.
Wymiana ma sens tylko wtedy, gdy sprawdzisz resztę układu
Sam czujnik zwykle jest prosty w montażu, ale sukces naprawy zależy od szczegółów. Nowa część musi mieć poprawny kształt, odpowiednią długość, właściwe uszczelnienie i zgodność z numerem silnika. Przy tanich zamiennikach największy problem nie polega na tym, że „nie działa od razu”, tylko na tym, że daje niestabilny sygnał po kilku dniach albo po rozgrzaniu.
Warto też pamiętać, że w wielu autach uszkodzenie nie siedzi w samym korpusie sensora, tylko w jego otoczeniu. Podcieki oleju, stary O-ring, słaby styk w kostce czy przyciśnięta wiązka potrafią zepsuć cały efekt wymiany. Po naprawie dobrze jest skasować błędy, zrobić jazdę próbną i ponownie odczytać parametry. Jeśli wszystko wraca do normy, dopiero wtedy można uznać temat za zamknięty.
Po modyfikacjach rozrządu liczy się jeszcze większa precyzja
W autach tuningowanych, po swapie wałków albo po ingerencji w zmienne fazy rozrządu ten czujnik staje się jeszcze ważniejszy. Zmiana geometrii rozrządu, większy luz na napędzie, inne koło sygnałowe albo nieprawidłowo ustawiony wałek potrafią wywołać błędy, które na seryjnym silniku pojawiałyby się rzadziej. To nie jest drobiazg do zignorowania, tylko element, który decyduje o tym, czy strojenie ma sens i czy silnik zachowuje stabilność w całym zakresie obrotów.
Jeżeli auto dostało ostrzejszy wałek, inne fazy albo modyfikację sterowania, trzeba zwrócić uwagę na korelację sygnałów i realne ustawienie mechaniczne. W takich projektach diagnostyka oscyloskopowa ma dużo większą wartość niż samo kasowanie błędów. Bez tego łatwo uznać, że winna jest elektronika, kiedy problem leży w ustawieniu mechaniki.
Kiedy nie odkładać wizyty w warsztacie
Jeżeli silnik gaśnie, ciężko odpala na ciepło, przechodzi w tryb awaryjny albo pojawia się błąd korelacji wału i wałka, nie warto jeździć „aż samo przejdzie”. W najlepszym wypadku skończy się na coraz gorszej pracy i wyższym spalaniu, w gorszym - na unieruchomieniu auta w najmniej wygodnym momencie. To szczególnie ważne w jednostkach z łańcuchem rozrządu, gdzie powtarzające się błędy mogą sygnalizować coś więcej niż sam sensor.
Najrozsądniejsze podejście jest proste: odczyt błędów, kontrola instalacji, ocena sygnału i dopiero potem decyzja o wymianie. Wtedy naprawa jest szybka, a nie oparta na zgadywaniu. I właśnie tak warto traktować każdy problem związany z czujnikiem wałka rozrządu - jako element większej układanki, a nie pojedynczą część do „strzału” w ciemno.
