W praktyce dobry napinacz paska klinowego nie musi być skomplikowany, ale musi być sztywny, ustawialny i odporny na drgania. W tym tekście pokazuję, jak zrobić napinacz paska klinowego, kiedy ma sens dorobienie prostego mechanizmu, a kiedy lepiej kupić gotowy element, zwłaszcza w układzie osprzętu silnika. Rozbijam też temat na dobór konstrukcji, materiały, ustawienie naciągu i najczęstsze błędy, bo właśnie na tych detalach takie prace najczęściej się wykładają.
Najważniejsze rzeczy, które trzeba ustalić przed rozpoczęciem pracy
- Samodzielne wykonanie ma sens głównie w starszych układach z ręczną regulacją albo w prostych maszynach napędzanych paskiem.
- W nowoczesnym osprzęcie z automatycznym napinaczem bezpieczniej jest wymienić cały element niż dorabiać zamiennik.
- Najważniejsze są sztywność wspornika, ustawienie rolek w jednej płaszczyźnie i łatwy dostęp do regulacji.
- Za mocny naciąg niszczy łożyska i pompy, a za słaby powoduje ślizganie paska, piszczenie i spadek wydajności osprzętu.
- Po montażu trzeba zrobić próbę pracy i po krótkim dotarciu ponownie sprawdzić naciąg, bo pasek zawsze trochę siada.
Kiedy warto robić napinacz samemu, a kiedy lepiej tego nie ruszać
Jeżeli napinacz ma pracować w nowoczesnym układzie osprzętu z automatycznym mechanizmem, to nie jest materiał na prowizorkę. Taki element trzyma stałą siłę docisku, kompensuje wydłużanie paska i drgania, a jego geometria jest dobrana do konkretnego silnika; dorabianie „czegoś podobnego” zwykle kończy się hałasem albo szybkim zniszczeniem łożysk. Jak podaje SKF, prawidłowe napięcie wpływa nie tylko na sam pasek, ale też na łożyska i uszczelnienia, więc w fabrycznym układzie warto trzymać się przewidzianego rozwiązania.
Samodzielnie robię to tylko tam, gdzie układ od początku przewidywał ręczną regulację: starsze auta, prądnice, proste silniki stacjonarne, betoniarki, kompresory albo maszyny warsztatowe. W takich miejscach napinacz bywa po prostu ruchomym wspornikiem alternatora albo rolką na regulowanym ramieniu, a nie precyzyjnym modułem ze sprężyną i tłumikiem. Właśnie dlatego pytanie nie brzmi tylko „jak go zrobić”, ale przede wszystkim „czy ten układ w ogóle nadaje się do takiej przeróbki”.
Jeśli masz pasek rozrządu, odpowiedź jest krótka: domowej konstrukcji tu się nie stosuje. Rozrząd pracuje w innych warunkach, a błąd w napięciu może skończyć się dużo drożej niż wymiana paska osprzętu. Od tego miejsca przechodzę do praktyki, czyli do wyboru najprostszego rozwiązania, które ma sens w danym układzie.

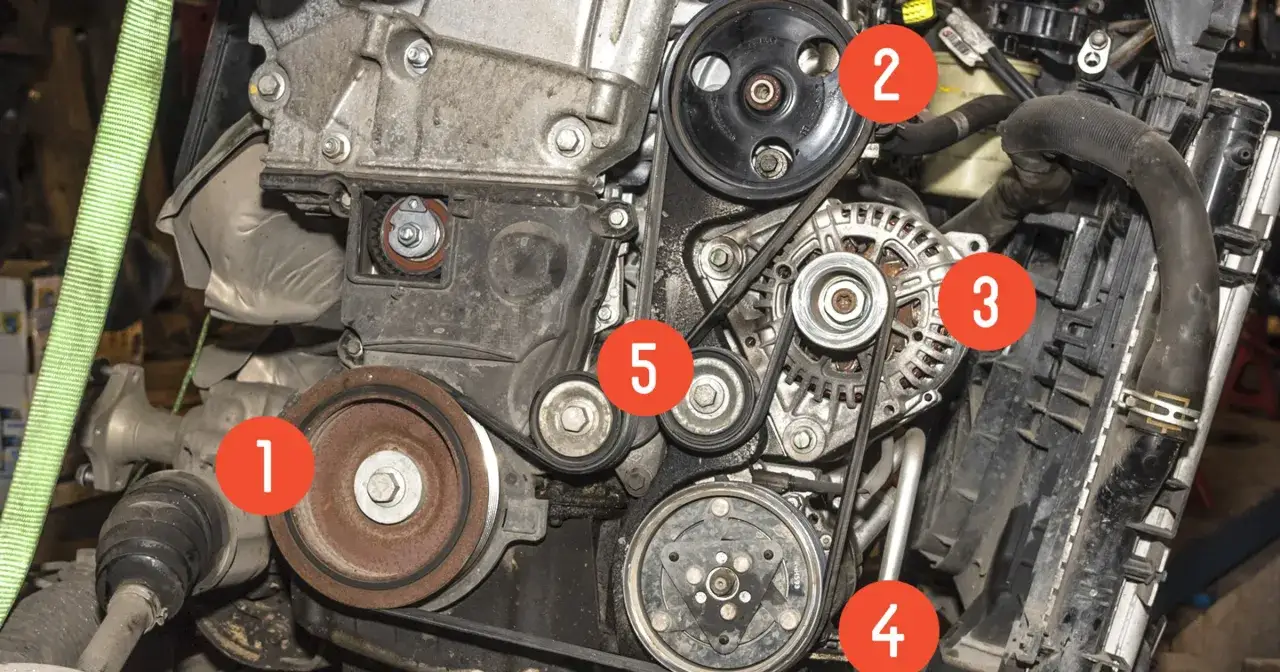

Który typ napinacza ma sens w twoim układzie
| Rozwiązanie | Gdzie ma sens | Plusy | Minusy |
|---|---|---|---|
| Regulacja alternatorem na fasolkach | Starsze auta, proste silniki, lekkie maszyny | Tanie, proste, łatwe do zrozumienia | Mały zakres regulacji, więcej pracy przy ustawianiu, gorsza odporność na drgania |
| Rolka na regulowanym ramieniu | Układy, w których brakuje miejsca na ruch alternatora | Daje większą kontrolę nad naciągiem i przebiegiem paska | Wymaga bardzo dobrej osiowości i sztywnego mocowania |
| Napinacz sprężynowy własnej roboty | Proste maszyny, silniki stacjonarne, urządzenia robocze | Lepsza kompensacja wydłużania paska | Najtrudniejszy do zrobienia poprawnie, wrażliwy na dobór sprężyny i geometrię |
| Gotowy napinacz OE lub markowy zamiennik | Większość współczesnych aut | Najwyższa powtarzalność i najmniejsze ryzyko błędu | Wyższy koszt niż prosty element dorobiony w warsztacie |
Jeśli nie masz fabrycznego punktu regulacji, najbezpieczniej jest zbudować rolkę po stronie luźnej paska, a nie próbować na siłę zmieniać całej geometrii napędu. W praktyce najwięcej problemów bierze się nie z samej rolki, tylko z tego, że ktoś ustawia ją pod złym kątem albo za blisko krawędzi pracy paska. Właśnie dlatego kolejny krok to materiały i narzędzia, które naprawdę mają znaczenie.
Jakie materiały i narzędzia dają szansę na trwały efekt
Ja do takich prac nie biorę cienkiego płaskownika 2 mm, bo wibracje robią z niego sprężynę. W prostym napinaczu liczy się sztywność, brak luzów i możliwość ponownego ustawienia po pierwszym dotarciu paska. Jeśli konstrukcja ma pracować w komorze silnika, to lepiej zrobić ją trochę cięższą, ale pewną, niż lekką i „ładną” tylko na stole.
| Element | Praktyczna rekomendacja | Po co to ma znaczenie |
|---|---|---|
| Płaskownik lub ramię | Stal 40x5 mm albo 50x6 mm | Zapewnia sztywność i nie pracuje jak sprężyna pod obciążeniem |
| Śruba osiowa | M10 lub M12, klasa 8.8 albo 10.9 | Nie rozciąga się i lepiej znosi drgania niż miękki osprzętowy „marketowy” komplet |
| Tuleje dystansowe | Dobrane pod szerokość łożyska i tulei montażowej | Nie zgniatają łożyska przy dokręcaniu |
| Rolka | Średnica zwykle 60-80 mm, łożysko zamknięte | Zmniejsza opory i lepiej trzyma tor paska |
| Połączenia | Nakrętka samokontrująca, podkładki hartowane | Ograniczają samoczynne luzowanie od drgań |
| Zakres regulacji | Podłużny otwór lub przesuw 20-40 mm | Daje zapas na montaż, dotarcie i późniejszą korektę |
Do tego dorzucam jeszcze liniał, marker, wiertarkę, szlifierkę, komplet kluczy i najlepiej klucz dynamometryczny. Jeśli planujesz układ z rolką, przyda się też łożysko z uszczelnieniem i porządny punkt pivotu, bo bez tego cała konstrukcja szybko zacznie hałasować. Mając to przygotowane, można przejść do samej budowy.
Jak zbudować prosty napinacz bez robienia z niego słabego punktu
Najprostszy i najpewniejszy wariant to taki, w którym pasek prowadzi się możliwie blisko oryginalnej linii, a regulację uzyskuje się przez przesuw albo obrót ramienia, nie przez wymyślną kinematykę. W praktyce chodzi o to, żeby pasek nie był zmuszany do ostrego załamania, a rolka nie wprowadzała dodatkowego oporu. Im prostszy tor, tym mniejsze ryzyko hałasu i szybkiego zużycia.
- Zmierz przebieg paska i zaznacz, ile miejsca masz na ruch napinacza. Przy prostych układach warto zostawić 20-30 mm realnego zakresu, bo mniej często kończy się brakiem zapasu po pierwszym ułożeniu paska.
- Wytnij bazę z płaskownika 40x5 mm lub 50x6 mm. Jeśli element ma pracować blisko silnika, nie schodzę poniżej 4 mm grubości, bo cienki materiał zaczyna się uginać.
- Zrób podłużny otwór albo dwa punkty regulacyjne. W praktyce otwór o długości 25-40 mm zwykle wystarcza, by złapać napięcie i skorygować je po dotarciu.
- Osadź rolkę na końcu ramienia przez tuleję dystansową. Śruba nie może ściskać łożyska, bo wtedy napinacz działa ciężko od pierwszego dnia.
- Ustaw rolkę po stronie luźnej paska. To ważne, bo w innym miejscu możesz niechcący zwiększyć kąt załamania i zabić pasek zamiast go napinać.
- Sprawdź współosiowość liniałem albo prostą łatą przyłożoną do czoła kół pasowych. Pasek ma pracować w jednej płaszczyźnie, bez ściągania na krawędź.
- Dokręć całość i zrób próbę na niskich obrotach, a potem pod obciążeniem. Jeśli układ po 5-10 minutach pracy się układa, trzeba wrócić do regulacji jeszcze raz.
W alternatorze wygląda to jeszcze prościej: dolne mocowanie zostaje jako zawias, a na górze pracuje fasolka albo śruba pociągowa. Taki układ ma sens wtedy, gdy alternator ma rzeczywiście służyć jako element regulacyjny, a nie tylko „wisieć” na śrubach. Ja lubię takie rozwiązania tylko wtedy, gdy wiem, że po dokręceniu nic już nie będzie chodziło bokiem.
Jak ustawić naciąg, żeby pasek nie ślizgał się i nie zjadał łożysk
Przy pasku klinowym najgorsze jest zgadywanie „na palec”. Zbyt mocne dociągnięcie szybko obciąża łożyska alternatora, pompy czy rolki, a zbyt luźne kończy się piskiem i utratą przeniesienia napędu. Jak pokazują praktyczne instrukcje Dayco, ręcznie napinany układ trzeba po krótkim dotarciu sprawdzić ponownie, bo pasek po pierwszych minutach pracy układa się w rowkach.
| Metoda | Kiedy ma sens | Na co patrzę |
|---|---|---|
| Miernik częstotliwości lub tensometr | Gdy masz dane producenta albo chcesz zrobić to dokładnie | Ustawiam napięcie według konkretnej specyfikacji, a nie „na słuch” |
| Metoda ugięcia | Gdy pracujesz nad prostym napędem V-belt i nie masz przyrządu | Jako orientację przyjmuję ugięcie około 1/64 rozpiętości paska, czyli przy 320 mm rozpiętości około 5 mm |
| Oględziny i dźwięk | Jako szybki test po montażu | Pasek nie piszczy, nie idzie bokiem i nie robi się wyraźnie gorący |
W układach wielorowkowych i w nowoczesnych autach warto bardziej ufać pomiarowi niż temu, co „wydaje się” po naciśnięciu ręką. Zbyt mocny naciąg nie zawsze słychać od razu, ale za to bardzo szybko czuć po łożyskach i naprężeniu całego frontu osprzętu. Jeżeli po 10-15 minutach pracy widzę pył gumowy, błyszczące boki paska albo ślady ściągania na jedną stronę, to nie dokręcam dalej, tylko wracam do osiowości i toru prowadzenia.
Błędy, które najczęściej kończą się piskiem albo zerwaniem paska
Najczęściej nie psuje się sam pomysł, tylko wykonanie. Prosty napinacz potrafi pracować latami, ale tylko wtedy, gdy nie jest zrobiony z przypadkowych części i nie próbuje udawać fabrycznej hydrauliki. Poniżej zebrałem błędy, które widuję najczęściej, i od razu dopisałem, co z nimi zrobić.
| Błąd | Skutek | Lepsze rozwiązanie |
|---|---|---|
| Zbyt cienki materiał ramienia | Ramię pracuje jak sprężyna i gubi napięcie | Użyć stali 4-6 mm i skrócić niepotrzebne wysięgi |
| Brak tulei dystansowej pod śrubą | Łożysko jest ściskane, zaczyna chodzić ciężko | Zrobić tuleję pod szerokość łożyska i dokręcić na sztywno dopiero po złożeniu |
| Rolka po złej stronie paska | Pasek załamuje się pod złym kątem i szybciej się zużywa | Przenieść rolkę na stronę luźną i skorygować przebieg |
| Brak ponownej regulacji po dotarciu | Pasek zaczyna piszczeć po kilku minutach pracy | Po 5-10 minutach pracy wrócić do napięcia i sprawdzić jeszcze raz |
| Próba zastąpienia napinacza rozrządu własną konstrukcją | Ryzyko poważnej awarii silnika | Użyć kompletnego, przewidzianego przez producenta zestawu |
Jeśli patrzysz na koszt, to prosty, dorobiony napinacz zwykle zamyka się w okolicach 60-200 zł materiałowo, ale tylko wtedy, gdy masz dostęp do narzędzi i robisz to sam. Gotowy napinacz do wielu aut kosztuje zwykle około 120-500 zł, a pełniejszy zestaw z paskiem i rolkami potrafi dojść do 200-800 zł. Moim zdaniem to właśnie tutaj widać, kiedy oszczędność ma sens, a kiedy jest pozorna.
Po montażu patrz na cały przód osprzętu, nie tylko na sam pasek
Jeżeli układ jest poprawnie zrobiony, pierwsza jazda albo pierwszy rozruch zwykle od razu pokazują różnicę: znika pisk, pasek pracuje środkiem rowków i nie widać bicia rolki. Po 5-10 minutach zatrzymuję wszystko, sprawdzam temperaturę rolek, a potem jeszcze raz przechodzę po śrubach, bo drgania potrafią odkręcić nawet dobrze złożony element.
- Po pierwszej próbie sprawdź, czy nie pojawił się pył gumowy i czy pasek nie „wędruje” po krawędzi.
- Po kilku godzinach pracy obejrzyj łożyska rolek i alternatora, bo to one najczęściej pierwsze pokazują zbyt duże napięcie.
- Jeśli układ znowu piszczy, nie dokręcaj w ciemno. Najpierw sprawdź osiowość, stan łożysk i tor paska.
- Jeżeli napinacz ma luz albo sprężyna pracuje nierówno, lepiej wymienić element niż próbować go ratować.
Ja po udanym montażu zawsze zapisuję pozycję śruby regulacyjnej, moment dokręcenia i datę. To drobiazg, ale przy następnym serwisie oszczędza sporo zgadywania. W autach z automatycznym napinaczem i w układach rozrządu nadal trzymam się zasady prostej i mało efektownej: fabryczny, kompletny element jest rozsądniejszy niż własna konstrukcja, bo tam margines na błąd jest zwyczajnie zbyt mały.
