MAP sensor najczęściej siedzi w kolektorze dolotowym albo tuż przy nim, ale w praktyce jego pozycja zależy od konstrukcji silnika. W tym artykule pokazuję, gdzie go szukać w benzynie, dieslu i autach turbo, jak rozpoznać go po wyglądzie oraz kiedy problem leży w czujniku, a kiedy w nieszczelności dolotu. Dorzucam też kilka rzeczy, które oszczędzają czas przy diagnozie i nie pozwalają pomylić go z innymi elementami układu ssącego.
Najczęściej szukaj go na kolektorze dolotowym lub tuż przy nim
- W seryjnych autach MAP sensor zwykle jest wkręcony w kolektor dolotowy albo zamontowany przy przepustnicy.
- W silnikach turbo i w części diesli bywa schowany bliżej układu doładowania, czasem jako wariant TMAP z pomiarem temperatury.
- Rozpoznasz go po małej obudowie, 3- lub 4-pinowej wtyczce i nierzadko cienkim przewodzie podciśnienia.
- Przy zapłonie włączonym i silniku zgaszonym odczyt zwykle powinien być zbliżony do ciśnienia atmosferycznego, czyli około 95-103 kPa na poziomie morza.
- Nowy czujnik kosztuje zazwyczaj 50-500 zł, a robocizna najczęściej 50-100 zł.
- Objawy awarii łatwo pomylić z nieszczelnością dolotu, uszkodzoną wiązką albo zabrudzonym kolektorem.
Najczęściej znajdziesz go na kolektorze dolotowym albo przy przepustnicy
Jeśli miałbym zacząć od jednego miejsca, zawsze zaczynam od kolektora dolotowego. W większości aut MAP sensor jest wkręcony bezpośrednio w kolektor albo osadzony w jego pobliżu na uszczelce typu O-ring, więc szukam małego elementu z wtyczką elektryczną, a czasem także z krótkim przewodem podciśnienia. W niektórych konstrukcjach siedzi przy przepustnicy, bo tam producent poprowadził najwygodniejszy odczyt ciśnienia.
| Wariant | Gdzie zwykle jest | Po czym go poznasz |
|---|---|---|
| Wolnossąca benzyna | Na kolektorze dolotowym albo przy przepustnicy | Mały czujnik z 3-pinową wtyczką, często wsunięty w gniazdo na O-ring |
| Turbo i kompresor | Po stronie kolektora, za intercoolerem i przepustnicą | Często 3 lub 4 piny, czasem zintegrowany z pomiarem temperatury |
| Diesel | Na kolektorze dolotowym, zwykle blisko osprzętu EGR | Bywa mocniej zabrudzony sadzą, więc dostęp nie oznacza jeszcze dobrego stanu |
| Projekt po modyfikacjach | W wspólnej komorze kolektora, czyli plenum | Stabilniejszy odczyt niż na pojedynczym kanale do jednego cylindra |
Najważniejsze jest jedno: MAP sensor mierzy ciśnienie w miejscu, które ma odpowiadać realnemu obciążeniu silnika, a nie przypadkowemu fragmentowi dolotu. Kiedy już wiesz, gdzie zwykle patrzeć, najwięcej czasu oszczędza prosty schemat poszukiwań.
Jak znaleźć go szybko bez zgadywania

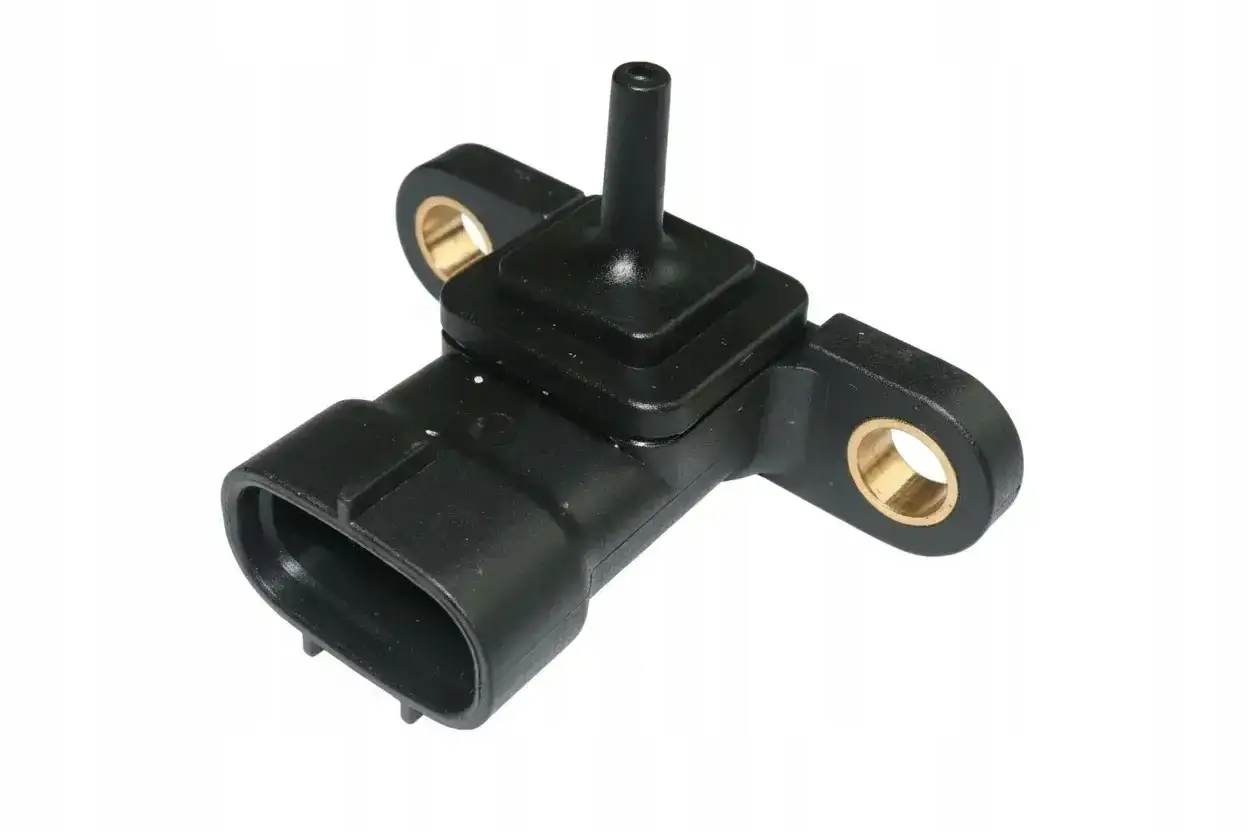

Ja zwykle nie rozbieram pół auta. Najpierw zdejmuję osłonę silnika, potem śledzę drogę powietrza od filtra do przepustnicy i kolektora. MAP sensor jest mały, ale dość charakterystyczny: często ma czarną obudowę, jedną śrubkę albo dwa mocowania, a z boku wychodzi trzy- lub czteropinowa wtyczka.
- Ściągnij plastikową osłonę silnika i sprawdź widoczną część dolotu.
- Poprowadź wzrokiem przewód od filtra powietrza przez przepustnicę do kolektora dolotowego.
- Szukaj czujnika wsuniętego w gniazdo lub przykręconego do kolektora jedną śrubą.
- Jeśli czujnik ma cienki wężyk podciśnienia, sprawdź go na całej długości, bo pęknięcie potrafi udawać usterkę sensora.
- W silniku turbo sprawdź także okolice intercoolera i przewodów ciśnieniowych, ale pamiętaj, że klasyczny MAP i czujnik w rurze doładowania to nie zawsze to samo.
- Jeżeli nadal nic nie widzisz, sprawdź lokalizację po kodzie silnika albo po VIN w katalogu części.
Dobrym testem jest też odczyt OBD. Przy zapłonie włączonym i silniku zgaszonym MAP powinien pokazywać wartość zbliżoną do ciśnienia atmosferycznego. Na poziomie morza będzie to zwykle okolica 95-103 kPa, więc skrajnie inny odczyt od razu każe sprawdzić czujnik, przewód lub wiązkę. Sam odczyt jednak nie mówi jeszcze wszystkiego, bo podobne objawy potrafi wywołać nieszczelność dolotu.

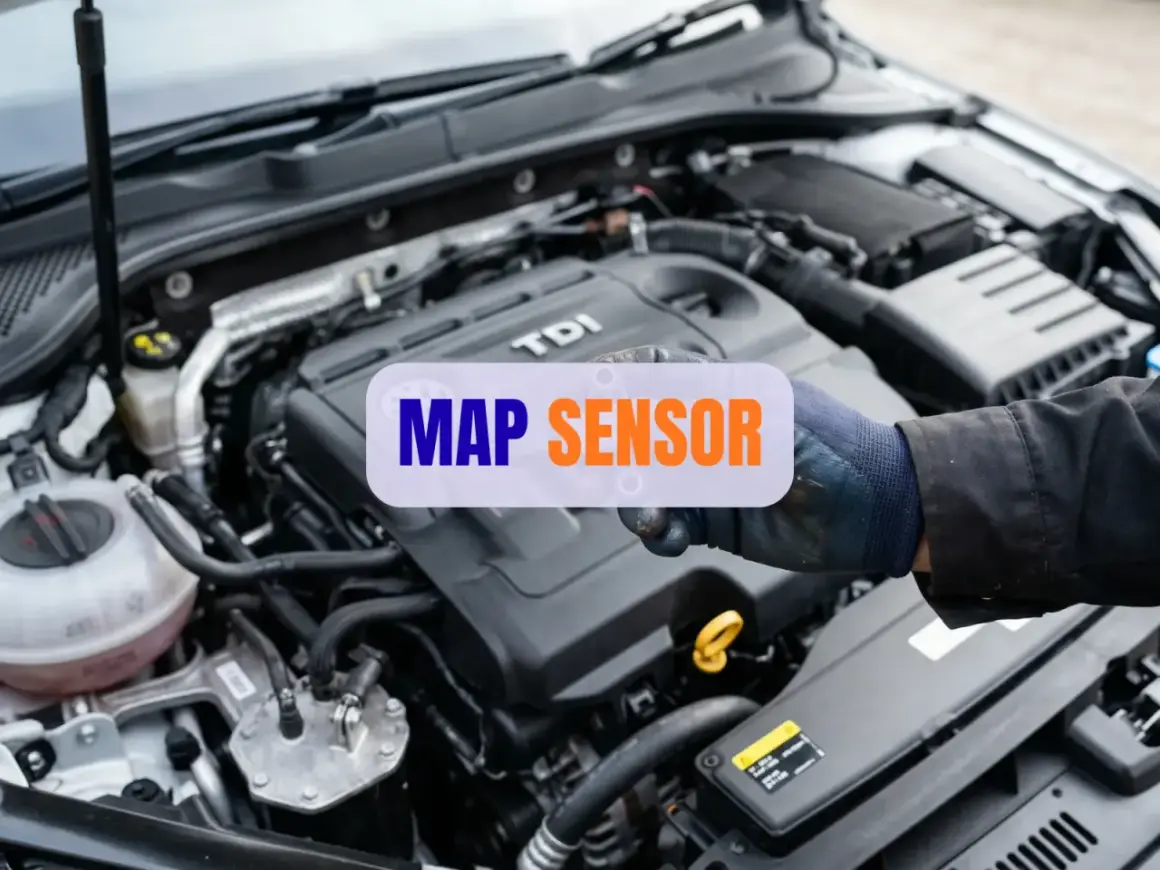

Dlaczego w turbo i dieslu lokalizacja bywa inna
W wolnossącej benzynie sprawa jest prostsza, ale w układach doładowanych i w dieslach dochodzi więcej osprzętu. Dlatego czujnik bywa bardziej schowany, a jego obudowa potrafi być zintegrowana z innym sensorem. W praktyce kluczowe jest to, by czujnik widział wspólną komorę kolektora, czyli plenum, a nie przypadkowy pojedynczy kanał.
| Układ | Typowe miejsce | Dlaczego właśnie tam | Co może mylić |
|---|---|---|---|
| Benzyna wolnossąca | Kolektor dolotowy lub okolice przepustnicy | Układ jest prosty i ciśnienie podciśnienia łatwo odczytać z jednego punktu | Mały rozmiar czujnika i schowanie pod osprzętem |
| Turbo seryjne | Po stronie kolektora, za intercoolerem | ECU musi widzieć realne ciśnienie w kolektorze, a nie w samej rurze | Intercooler, rury ciśnieniowe i osłony utrudniają dostęp |
| Diesel z EGR | Kolektor dolotowy w pobliżu układu recyrkulacji spalin | Sterownik kontroluje doładowanie i przepływ spalin, więc potrzebuje stabilnego odczytu | Sadza, olej i osady potrafią zanieczyścić czujnik |
| Auto po modyfikacjach | W plenum albo w miejscu uzgodnionym ze strojeniem ECU | Liczy się stabilność sygnału i zgodność z mapą paliwa oraz zapłonu | Przypadkowy montaż „tam, gdzie jest miejsce” |
W turbo szczególnie ważny jest zakres pomiaru. Seryjny czujnik 1-barowy nie wystarczy tam, gdzie silnik pracuje na wyższym doładowaniu, więc zamiast zgadywać, trzeba sprawdzić, jaki zakres przewidziano dla konkretnego ECU i kodu silnika. To właśnie dlatego w jednym aucie MAP sensor siedzi „tam, gdzie zawsze”, a w innym ktoś musi go szukać już po numerze części.
Jakie objawy najczęściej mylą kierowców
Uszkodzony albo zabrudzony MAP sensor nie zawsze krzyczy od razu błędem. Często zaczyna się od rzeczy, które łatwo zrzucić na wieczny problem z silnikiem: spadek mocy, wyższe spalanie, szarpanie przy przyspieszaniu, falowanie obrotów, trudniejszy rozruch i czarny dym z wydechu. W wielu autach zapala się też kontrolka Check Engine, a w pamięci pojawiają się kody z grupy P0105-P0109.- Spadek mocy i ospała reakcja na gaz.
- Szarpanie podczas przyspieszania.
- Falowanie biegu jałowego albo gaśnięcie przy niskich obrotach.
- Wyższe spalanie bez wyraźnej przyczyny.
- Czarny dym lub zbyt bogata mieszanka.
- Check Engine i błędy powiązane z ciśnieniem w kolektorze.
Jeżeli po odpięciu wtyczki objawy prawie się nie zmieniają, nie zakładam automatycznie, że czujnik jest martwy. W pierwszej kolejności sprawdzam zasilanie, masę, stan pinów i to, czy dolot nie łapie lewego powietrza. Ten sam efekt potrafi dać pęknięty wężyk, nieszczelny kolektor albo brudna przepustnica.
Czyszczenie i wymiana bez robienia sobie dodatkowych kosztów
Jeśli sensor jest tylko zabrudzony olejem albo sadzą, czasem da się go uratować delikatnym czyszczeniem. Tu jednak nie ma miejsca na improwizację: używam wyłącznie preparatu przeznaczonego do MAP/MAF, nie dotykam elementu pomiarowego i nie stosuję mocnych środków typu brake cleaner albo carb cleaner, bo potrafią uszkodzić elektronikę albo zostawić osad.
- Wyłącz silnik i odczekaj, aż elementy dolotu ostygną.
- Odłącz wtyczkę i obejrzyj piny pod kątem korozji lub oleju.
- Wyjmij czujnik ostrożnie, bez szarpania za plastikową obudowę.
- Usuń zabrudzenia dedykowanym preparatem i pozwól mu wyschnąć.
- Sprawdź O-ring, a jeśli jest twardy albo pęknięty, wymień go razem z czujnikiem.
- Zamontuj wszystko w tej samej pozycji i upewnij się, że złącze zatrzasnęło się do końca.
| Co robisz | Orientacyjnie | Kiedy ma sens |
|---|---|---|
| Czyszczenie sensora | Od kilku do kilkudziesięciu złotych za preparat | Gdy element jest zabrudzony, ale nie ma uszkodzeń mechanicznych |
| Nowy czujnik | 50-500 zł | Gdy odczyt jest nielogiczny, a przewody i dolot są sprawne |
| Robocizna | 50-100 zł | Przy łatwym dostępie i prostej wymianie |
W praktyce najczęściej opłaca się zacząć od diagnozy i dopiero potem kupować część. Z kolei jeśli winna jest wiązka albo nieszczelność kolektora, sam MAP sensor niczego nie naprawi.
Co zmienia tuning i przeróbki dolotu
W autach po modyfikacjach położenie sensora przestaje być kosmetyką. Jeśli budujesz mocniejszy setup, szukasz miejsca w common plenum, bo tam sygnał jest najstabilniejszy. Na pojedynczym kanale kolektora ciśnienie faluje wraz z pracą cylindrów i ECU dostaje gorszy, bardziej poszarpany odczyt.
- W przypadku przepustnic indywidualnych zwykle stosuje się małą komorę próżniową, która uspokaja sygnał MAP.
- W układach z większym doładowaniem trzeba dobrać odpowiedni zakres czujnika, na przykład 2, 3 albo 4 bar.
- Jeśli sensor siedzi przed przepustnicą, często pełni inną rolę niż klasyczny MAP i nie wolno traktować go jak zamiennika z marszu.
Ja w takich projektach nie patrzę wyłącznie na to, czy część fizycznie pasuje. Liczy się też to, czy software, zakres pomiaru i miejsce montażu zgadzają się z logiką sterownika. W przeciwnym razie auto będzie jeździć, ale pod względem map paliwa i zapłonu zacznie pływać.
Zanim wymienisz czujnik, sprawdź trzy rzeczy
Najpierw obejrzyj wtyczkę i przewody. Potem sprawdź dolot pod kątem pęknięć, luźnych opasek i nieszczelnego O-ringu. Na końcu porównaj odczyt MAP z ciśnieniem atmosferycznym przy zapłonie włączonym i silniku zgaszonym, bo to najszybszy sposób, żeby odsiać przypadkową awarię od realnego problemu.
W praktyce odpowiedź na pytanie o lokalizację MAP sensora jest prosta tylko z pozoru: najczęściej szukam go na kolektorze dolotowym, później przy przepustnicy, a dopiero przy modyfikacjach i nietypowych konstrukcjach w innych punktach układu. Jeśli masz pod ręką kod silnika i prosty skaner OBD, trafienie we właściwy element zajmuje kilka minut, a nie pół dnia.
