W dieslach common rail kod kalibracyjny wtryskiwacza ma realny wpływ na kulturę pracy silnika, spalanie i emisję. W tym artykule wyjaśniam, czym jest kod IMA wtryskiwacza, gdzie go znaleźć, kiedy trzeba go wpisać do sterownika i jak odróżnić problem z kodowaniem od faktycznej usterki mechanicznej. Pokazuję też najczęstsze błędy, które widzę w praktyce, bo właśnie one najczęściej psują efekt po wymianie lub regeneracji.
Najważniejsze informacje o kodzie IMA wtryskiwacza
- Kod IMA to indywidualna korekta przypisana do konkretnego wtryskiwacza common rail, a nie numer części.
- ECU używa tego kodu, żeby precyzyjniej dobrać dawkę i czas wtrysku dla danego cylindra.
- Kod zwykle trzeba wpisać po montażu nowego lub regenerowanego wtrysku, jeśli producent przewidział taką procedurę.
- Błędny lub pominięty kod może powodować nierówną pracę, dymienie, wyższe spalanie, a czasem trudny rozruch.
- Sam kod nie naprawia zużytego wtryskiwacza, nieszczelności ani problemów z pompą wysokiego ciśnienia.
Czym jest kod IMA i po co go w ogóle wpisuje się do ECU
Ja traktuję kod IMA jako indywidualny podpis wtryskiwacza. Powstaje dlatego, że nawet nowe elementy z tej samej serii mają minimalne różnice produkcyjne, a sterownik silnika musi je uwzględnić, żeby dawka paliwa była podana z odpowiednią precyzją. W praktyce chodzi o korektę czasu otwarcia i ilości paliwa dla konkretnego cylindra.
To ważne zwłaszcza w układach common rail, gdzie wszystko dzieje się szybko i w bardzo wysokim ciśnieniu. Różni producenci używają własnych nazw: spotkasz określenia typu trim code, compensation code, C2I, IMA, IQA czy C3I, ale sens pozostaje ten sam. Sterownik ma wiedzieć, jak dokładnie zachowuje się dany wtrysk, a nie tylko jaki ma numer katalogowy.
W starszych układach temat bywał prostszy, ale w nowszych dieslach z common rail pominięcie kodu potrafi od razu pogorszyć pracę silnika. Dlatego ja nie patrzę na ten kod jak na formalność, tylko jak na część naprawy, która domyka cały proces. Skoro wiemy już, do czego służy, przejdźmy do tego, gdzie go właściwie szukać.
Gdzie szukać kodu na wtryskiwaczu

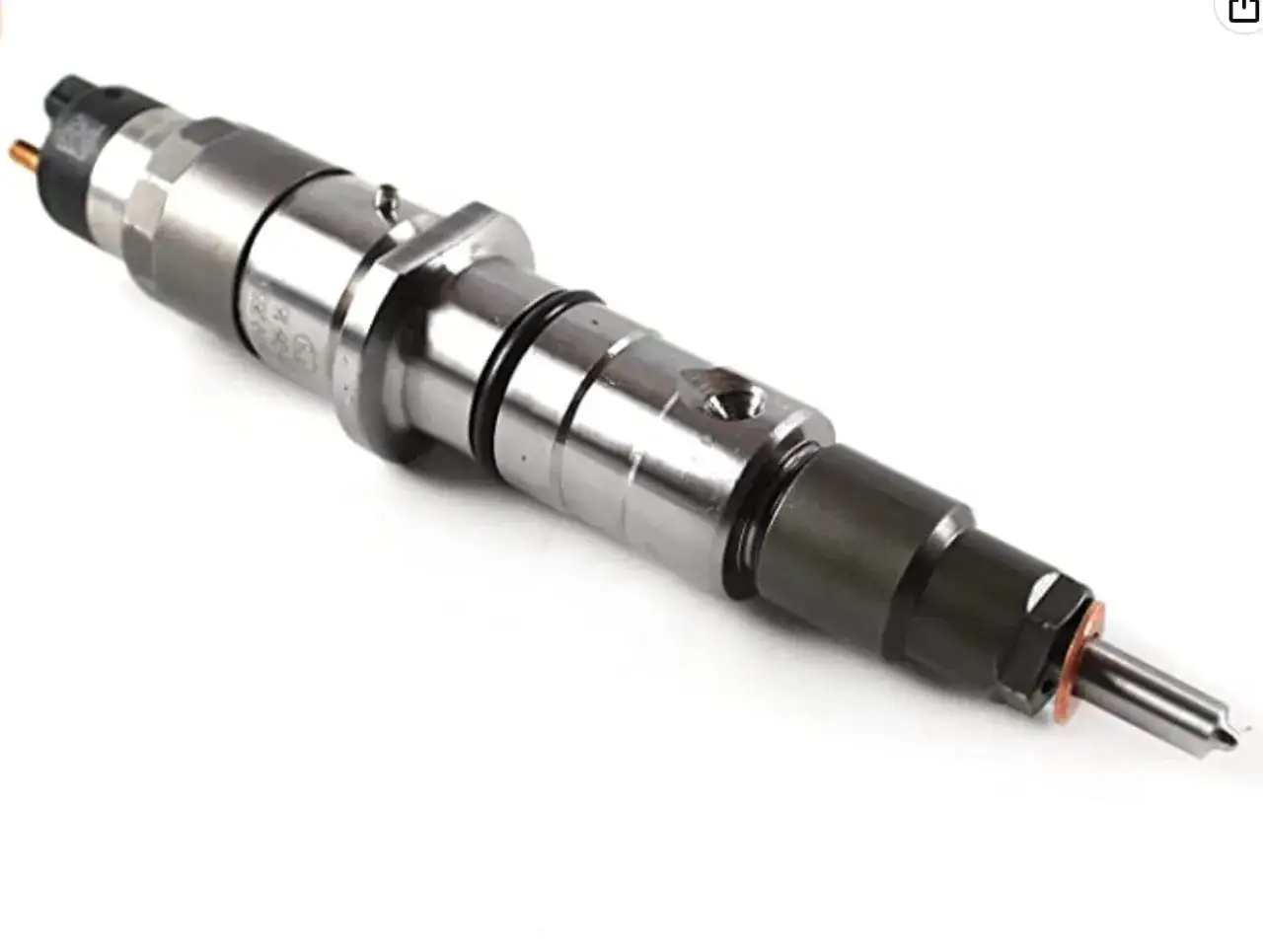

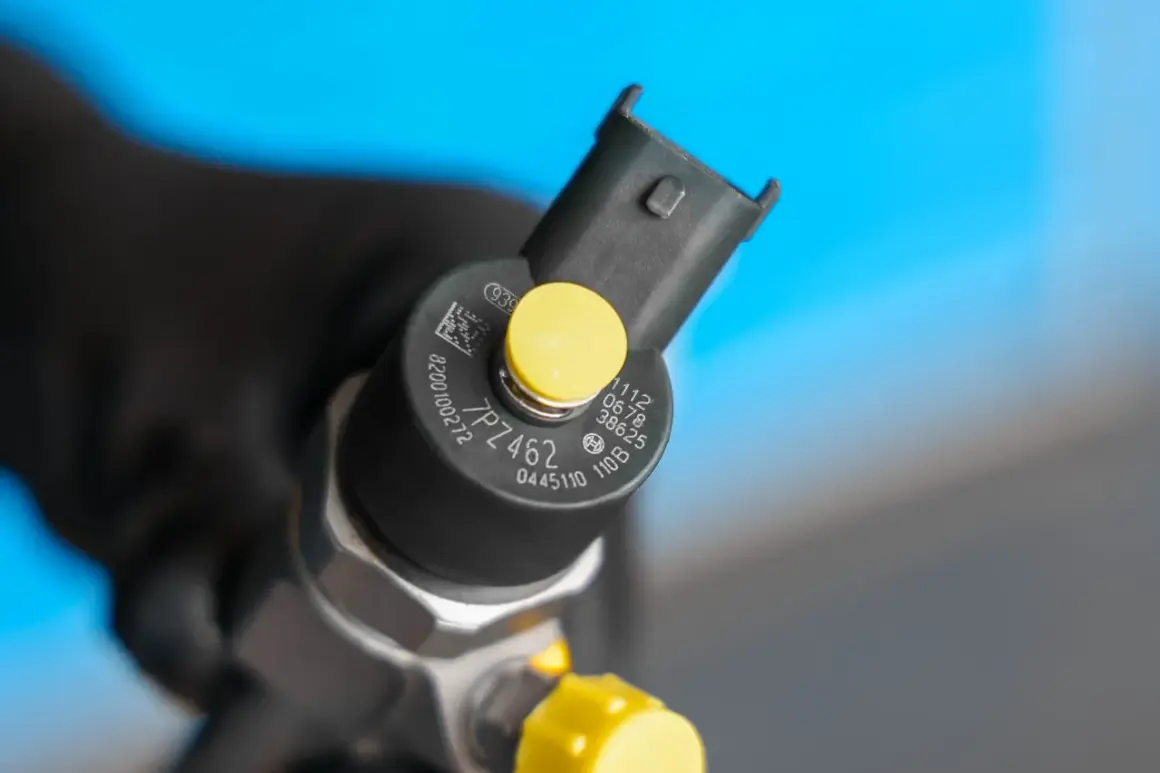

Najczęściej kod znajduje się bezpośrednio na wtryskiwaczu: na głowicy, cewce, obudowie albo w okolicy złącza przelewu. W praktyce nie ma jednego uniwersalnego miejsca, bo wszystko zależy od producenta i generacji układu. Czasem kod jest wybity, czasem nadrukowany, a czasem zapisany jako etykieta albo kod kreskowy.
Przy zregenerowanych wtryskiwaczach spotkasz też dodatkową naklejkę lub wydruk z testu, na którym kod jest podany w czytelnej formie. To bardzo wygodne, ale ja i tak zawsze porównuję taki zapis z dokumentacją z regeneracji albo z protokołem pomiarowym. Jeśli nadruk jest starty, nie zgaduję znaków na ślepo.
| Producent | Jak kod zwykle wygląda | Gdzie najczęściej go znaleźć | Na co uważać |
|---|---|---|---|
| Bosch | Najczęściej 6-10 znaków, często alfanumerycznych | Głowica lub obudowa, czasem etykieta po regeneracji | Kod IMA nie jest tym samym co numer seryjny |
| Delphi | Typowo 16 znaków dla C2I lub 20 dla C3I | Zwykle głowica wtryskiwacza | Nie mylić z numerem części ani oznaczeniem technicznym |
| Denso | Często 16-24 znaków, czasem także QR code | Korpus, głowica lub kod na etykiecie | Przy odczycie QR łatwo pominąć właściwy format |
| Siemens/VDO | Zwykle krótki kod liczbowy, często 6 cyfr | Na głowicy wtryskiwacza | Nie wszystkie aplikacje wymagają kodowania w taki sam sposób |
Jeżeli kod jest ledwo czytelny, najlepiej oprzeć się na wydruku z testu, a nie na domysłach. To właśnie na etapie odczytu najłatwiej popełnić błąd, który potem wygląda jak wada samego wtryskiwacza. Właśnie dlatego warto od razu rozróżnić nie tylko miejsce, ale też formaty kodów między producentami.
Jak różnią się formaty kodów między producentami
Tu najczęściej robi się zamieszanie, bo dwa kody mogą wyglądać podobnie, ale znaczyć coś zupełnie innego. Bosch, Delphi, Denso i Siemens/VDO stosują własne formaty, a sterownik akceptuje tylko ten właściwy dla konkretnego układu. Dla mnie najważniejsza zasada jest prosta: nie porównuję długości kodu między markami, tylko zgodność z konkretnym wtryskiwaczem i sterownikiem.
W praktyce różnice wyglądają mniej więcej tak:
- Bosch często używa krótszych kodów, zwykle 6-10 znaków.
- Delphi stosuje dłuższe kody, najczęściej 16 albo 20 znaków.
- Denso potrafi mieć format 16-24 znaków, czasem z kodem QR.
- Siemens/VDO w wielu zastosowaniach opiera się na krótszym kodzie liczbowym.
To nie są kosmetyczne różnice. Jeśli wpiszesz kod w nieprawidłowym formacie, sterownik może go odrzucić albo przyjąć, ale bez realnego dopasowania dawki. Dlatego przy regenerowanych wtryskiwaczach warto sprawdzić, czy kod pochodzi z tego samego egzemplarza, a nie tylko z podobnego modelu. Skoro to już jasne, przejdźmy do najważniejszej praktycznej kwestii: kiedy w ogóle trzeba taki kod wpisać.
Kiedy trzeba go wpisać do sterownika
Najczęściej dzieje się to po montażu nowego albo regenerowanego wtryskiwacza, jeśli producent przewidział kodowanie. To samo dotyczy sytuacji, gdy wymieniasz pojedynczy wtrysk między cylindrami albo instalujesz komplet po naprawie głowicy. Sterownik musi wiedzieć, który konkretnie element pracuje na danym cylindrze.
Nie chodzi jednak o każdy demontaż. Samo odkręcenie wtryskiwacza nie kasuje kodu, jeśli element wraca na swoje miejsce i sterownik zachowuje dane. Inaczej wygląda to wtedy, gdy ECU stracił zapis, został wymieniony albo pojawiła się procedura adaptacji po naprawie. W takich przypadkach diagnostyka zwykle sama podpowiada, że trzeba wprowadzić kod.
Są też auta, w których system częściowo radzi sobie z adaptacją, ale to nie jest powód, żeby ignorować procedurę. W praktyce lepiej założyć, że kodowanie jest potrzebne, jeśli dokumentacja wtryskiwacza lub diagnostyka to potwierdza. Następny krok to samo wpisanie kodu, a tu drobne pomyłki robią największą różnicę.
Jak wpisać kod bez pomyłki
Ja zawsze robię to według tej samej kolejności, bo skraca czas i zmniejsza ryzyko błędu:
- Sprawdzam, który wtryskiwacz trafia do którego cylindra.
- Oczyszczam miejsce z kodem i odczytuję znaki w dobrym świetle.
- Porównuję kod z etykietą, protokołem z testu albo dokumentem z regeneracji.
- Wprowadzam go dokładnie tak, jak wymaga tego diagnostyka, bez dopisywania spacji i bez skracania znaków.
- Zapisuję zmianę i sprawdzam, czy sterownik ją zaakceptował.
- Po uruchomieniu silnika obserwuję pracę na biegu jałowym i ewentualne korekty.
Najczęstsze błędy, które widzę, są banalne, ale kosztują sporo czasu. Ktoś myli zero z literą O, wpisuje numer części zamiast kodu korekcyjnego, przypisuje kod do złego cylindra albo przepisuje go z pamięci, bo „przecież wyglądało podobnie”. Jeden znak różnicy potrafi zmienić całą charakterystykę pracy wtrysku.
Jeżeli sterownik przyjmuje kod, ale silnik nadal pracuje nierówno, nie zakładam od razu, że problem leży w samej procedurze. Wtedy sprawdzam, czy kod był właściwy, czy wtryskiwacz jest sprawny mechanicznie i czy układ paliwowy nie ma innej usterki. To prowadzi do kolejnej, bardzo ważnej rzeczy.
Co oznacza błąd kodu albo jego brak
Nieprawidłowy kod albo jego brak nie zawsze od razu unieruchamia silnik, ale bardzo często pogarsza jego pracę. Typowe objawy to nierówne obroty na biegu jałowym, twardsza praca, większe zadymienie, wzrost spalania, a w nowszych układach także trudny rozruch. Zdarza się też zapalenie kontrolki silnika i zapis błędów związanych z wtryskiem.
W niektórych autach sterownik przez pewien czas częściowo kompensuje różnice, więc samochód niby jeździ, ale nie tak, jak powinien. To zdradliwa sytuacja, bo kierowca często uznaje, że „jest w porządku”, a silnik po prostu pracuje poniżej optymalnej sprawności. Ja patrzę na to inaczej: jeśli korekta nie została wpisana poprawnie, układ nie wykorzystuje pełni swoich możliwości.
Warto też pamiętać, że objawy z błędnym kodem mogą przypominać zupełnie inną usterkę, na przykład problem z ciśnieniem na listwie, zapowietrzenie, zużyty filtr paliwa albo nieszczelność przewodów. Dlatego sam komunikat o błędzie kodowania nie zamyka diagnostyki. Jeśli objawy zostają, trzeba iść krok dalej i sprawdzić sam wtryskiwacz.
Dlaczego sam kod nie naprawi zużytego wtrysku
To jest rzecz, którą powtarzam często, bo w praktyce bywa mylona najczęściej: kodowanie nie regeneruje mechaniki. Jeśli wtryskiwacz ma zużytą końcówkę, nieszczelność, zatarcie iglicy, problem z cewką albo zanieczyszczony rozpylacz, sam kod niczego nie uratuje. Kod ma dopasować zdrowy element, a nie przykrywać uszkodzenie.
W takich przypadkach typowe są objawy, które nie znikają po kodowaniu: lejący wtrysk, nadmierny przelew, szarpanie pod obciążeniem, metaliczne odgłosy pracy albo błędy ciśnienia. Jeżeli diagnostyka pokazuje duże odchylenia, ja od razu myślę o testach przelewowych, pomiarze ciśnienia na listwie i ocenie stanu samego elementu, a nie o ponownym przepisywaniu kodu.
To właśnie tu wychodzi różnica między naprawą „na szybko” a naprawą, która faktycznie rozwiązuje problem. Kod koryguje tolerancje produkcyjne, ale nie naprawia zużycia ani uszkodzeń. Jeśli to rozróżnienie jest jasne, dużo łatwiej uniknąć niepotrzebnych kosztów i rozczarowań.
Po montażu sprawdź jeszcze te trzy rzeczy
Jeżeli chcesz mieć spokój po wymianie albo regeneracji, ja zawsze sprawdzam trzy rzeczy po samej procedurze kodowania:
- Czy układ nie ma wycieków na złączu wysokiego ciśnienia, przelewie i podkładce pod wtryskiem.
- Czy kod został zapisany w odpowiednim cylindrze i sterownik go zaakceptował.
- Czy po rozgrzaniu silnika korekty i praca na biegu jałowym wyglądają normalnie.
Warto też wykonać krótką jazdę próbną i obserwować, czy silnik nie dymi, nie szarpie i nie wraca do błędów po kilku kilometrach. Jeśli po wszystkim auto nadal zachowuje się nierówno, ja nie kręcę się już wokół kodu, tylko szukam przyczyny w zasilaniu paliwem, kompresji albo samym wtryskiwaczu. To oszczędza czas i pozwala szybko oddzielić problem elektroniczny od mechanicznego.
Kod IMA wygląda niepozornie, ale w nowoczesnym dieslu robi dużą różnicę. Jeżeli podejdziesz do niego jak do precyzyjnej korekty, a nie formalnego obowiązku, łatwiej unikniesz błędów po wymianie i szybciej trafisz w prawdziwe źródło usterki.
