Silnik zaczął więcej palić, nierówno pracuje albo zapaliła się kontrolka check engine? Sonda lambda może być winna, ale równie często problem leży w wiązce, nieszczelności wydechu, zapłonie lub składzie mieszanki. Pokażę, jak sprawdzić sondę lambda za pomocą OBD, multimetru i kontroli instalacji, a także jak odróżnić zużytą sondę od usterki, która tylko daje podobne objawy.
Najważniejsze informacje o sprawdzaniu sondy lambda
- Najpierw odczytaj błędy OBD, ale nie traktuj kodu jako automatycznego potwierdzenia uszkodzenia sondy.
- W klasycznej sondzie wąskopasmowej po rozgrzaniu sygnał powinien zmieniać się mniej więcej między 0,1 a 0,9 V.
- Grzałkę sprawdza się osobno. Typowy pomiar rezystancji mieści się w zakresie 2-14 Ω, lecz decydują dane producenta.
- Sondy szerokopasmowej nie ocenia się zwykłym testem 0-1 V. Potrzebny jest odczyt parametrów bieżących lub odpowiedni tester.
- Stałe napięcie może oznaczać awarię sondy, ale też nieszczelność wydechu, problem z masą, paliwem, zapłonem albo dolotem.
Objawy, które uzasadniają kontrolę sondy
Sonda lambda mierzy ilość tlenu w spalinach i przekazuje sterownikowi informację potrzebną do regulowania dawki paliwa. W silniku benzynowym jej sygnał pomaga utrzymać mieszankę blisko wartości stechiometrycznej, czyli takiej, przy której katalizator pracuje najskuteczniej.
W praktyce pierwszymi sygnałami problemu bywają wyższe spalanie, ospała reakcja na gaz i nierówna praca na biegu jałowym. Czasem pojawia się zapach niespalonego paliwa, czarny nalot na końcówce wydechu albo kontrolka silnika. Zużyta sonda może też działać, ale reagować zbyt wolno, dlatego samochód nie zawsze od razu zgłasza jednoznaczny błąd.
Nie wymieniałbym jednak sondy tylko dlatego, że pojawił się kod dotyczący mieszanki. Błąd może być skutkiem lewego powietrza, nieszczelnego wydechu przed sondą, zużytych świec, wtryskiwacza, przepływomierza lub niskiego ciśnienia paliwa. Sama sonda często jedynie informuje sterownik, że spalanie odbiega od normy.
Od czego zacząć diagnozę za pomocą OBD
Najłatwiejszy początek to skaner OBD2. Prosty interfejs Bluetooth wystarczy do odczytu kodów, ale do rzetelnej oceny lepszy jest tester pokazujący parametry bieżące i wykres sygnału. W samochodach z gniazdem OBD2 znajduje się ono zwykle pod deską rozdzielczą, w pobliżu kolumny kierownicy.
Odczyt błędów i danych zamrożonych
Po podłączeniu urządzenia odczytaj kody DTC, a także dane zamrożone, czyli warunki, w których sterownik zapisał usterkę. Sprawdź temperaturę silnika, obroty, obciążenie i korekty paliwowe. Kod dotyczący grzałki, na przykład z grupy P0030-P0059, kieruje uwagę na obwód elektryczny, ale nie przesądza jeszcze, czy uszkodzona jest sama sonda.
Warto obserwować parametry oznaczane jako Lambda B1S1, O2S11, AFR lub equivalence ratio. Oznaczenia zależą od programu diagnostycznego i samochodu. B1S1 to pierwsza sonda w pierwszym banku cylindrów, umieszczona przed katalizatorem. B1S2 znajduje się za katalizatorem i służy głównie do oceny jego pracy.
Jak interpretować korekty paliwowe
Korekta krótkoterminowa, czyli STFT, pokazuje bieżącą reakcję sterownika, a LTFT przedstawia korektę zapisaną na dłużej. Orientacyjnie wartości w pobliżu zera są korzystne, natomiast duże dodatnie korekty wskazują, że sterownik dodaje paliwa, bo widzi mieszankę zbyt ubogą. Duże wartości ujemne oznaczają ograniczanie dawki paliwa.
Nie traktuję konkretnej granicy jako uniwersalnego wyroku, ale korekty przekraczające około 10-15% powinny skłonić do dalszej diagnostyki. Jeżeli są wysokie zarówno na biegu jałowym, jak i przy wyższych obrotach, trzeba sprawdzić kilka układów. Gdy rosną głównie na wolnych obrotach, podejrzana jest między innymi nieszczelność dolotu.
Test multimetrem krok po kroku
Pomiar multimetrem ma sens przede wszystkim w przypadku klasycznej, wąskopasmowej sondy cyrkonowej. Przed rozpoczęciem sprawdź schemat konkretnego auta, ponieważ kolory przewodów nie są identyczne w każdej sondzie. Nie nakłuwaj izolacji przypadkowo. Bezpieczniej użyć cienkich końcówek pomiarowych od strony wtyczki albo adaptera do pomiaru przewodu sygnałowego.
- Rozgrzej silnik do normalnej temperatury pracy. Sama temperatura płynu nie zawsze oznacza, że sonda jest już gotowa, szczególnie w starszym silniku.
- Ustaw multimetr na napięcie stałe DC, najlepiej w zakresie 1 lub 2 V, i wybierz urządzenie o wysokiej impedancji wejściowej.
- Podłącz przewód dodatni do linii sygnałowej, a ujemny do właściwej masy, zgodnie ze schematem.
- Obserwuj wskazania na biegu jałowym, a potem przy około 2500 obr./min.
- Porównaj reakcję sondy podczas delikatnego wzbogacenia i zubożenia mieszanki, jeśli procedura producenta na to pozwala.
Po rozgrzaniu sprawna sonda wąskopasmowa zwykle przełącza się pomiędzy około 0,1 V przy mieszance ubogiej i 0,9 V przy bogatej. Wskazanie nie powinno długo wisieć w jednym miejscu. W zależności od sterownika przełączanie może być szybkie i nieregularne, dlatego cyfrowy multimetr często pokazuje tylko uśrednione wartości.
Stałe napięcie bliskie 0,45 V nie musi oznaczać awarii. W niektórych układach jest to napięcie odniesienia obecne przed rozpoczęciem pracy sondy. Jeśli po rozgrzaniu nadal nie pojawia się wyraźna zmienność, trzeba sprawdzić grzałkę, zasilanie, masę, przewody i szczelność wydechu.
Przeczytaj również: Skontroluj układ wtrysku paliwa Renault - To nie tylko wtryskiwacze
Kontrola grzałki
Po wyłączeniu zapłonu odłącz wtyczkę sondy i zidentyfikuj dwa przewody grzałki. Zmierz ich rezystancję po stronie sondy. W wielu konstrukcjach wynik mieści się w granicach 2-14 Ω, ale dokładną wartość należy porównać z dokumentacją auta lub producenta części.
Po stronie instalacji sprawdź napięcie zasilania przy włączonym zapłonie. W zależności od samochodu może być zbliżone do napięcia akumulatora, a sterownik może przełączać masę grzałki. Brak zasilania, przepalony bezpiecznik albo skorodowany styk oznacza problem w instalacji, niekoniecznie uszkodzenie sondy.
Różnica między sondą wąskopasmową a szerokopasmową
Najczęstszy błąd podczas domowych pomiarów polega na założeniu, że każda sonda powinna pokazywać od 0,1 do 0,9 V. To dotyczy przede wszystkim sond wąskopasmowych. W nowszych silnikach często stosuje się sondy szerokopasmowe, które pozwalają dokładniej określać skład mieszanki i pracują z innym układem pomiarowym.
| Rodzaj sondy | Typowy sposób diagnozy | Najważniejsze ograniczenie |
|---|---|---|
| Wąskopasmowa cyrkonowa | OBD, multimetr, oscyloskop | Sygnał przełącza się wokół punktu stechiometrycznego i nie pokazuje dokładnego składu mieszanki. |
| Szerokopasmowa AFR | Parametry OBD, tester producenta, oscyloskop i pomiary obwodu | Prosty pomiar napięcia sygnałowego może prowadzić do błędnych wniosków. |
| Tytanowa | Pomiar według schematu producenta i diagnostyka parametrów | Zmienia rezystancję, a nie działa jak typowy generator napięcia 0-1 V. |
W przypadku sondy szerokopasmowej bardziej przydatne są odczyty współczynnika lambda, prądu pompy, wartości AFR oraz reakcji na zmianę obciążenia. Nie podłączaj przypadkowo miernika do przewodów pomiarowych, bo układ jest bardziej wrażliwy niż klasyczna sonda napięciowa. Jeśli nie masz schematu i odpowiedniego testera, lepiej ograniczyć się do OBD oraz kontroli zasilania grzałki.
Oscyloskop daje najpełniejszy obraz pracy sondy wąskopasmowej. Pozwala ocenić amplitudę, częstotliwość i szybkość reakcji, czyli rzeczy, których zwykły multimetr może nie pokazać. W typowym pomiarze analizuje się przebieg w zakresie około 0,1-0,9 V, ale wartości i strategia sterownika mogą się różnić.
Jak nie pomylić uszkodzonej sondy z inną usterką

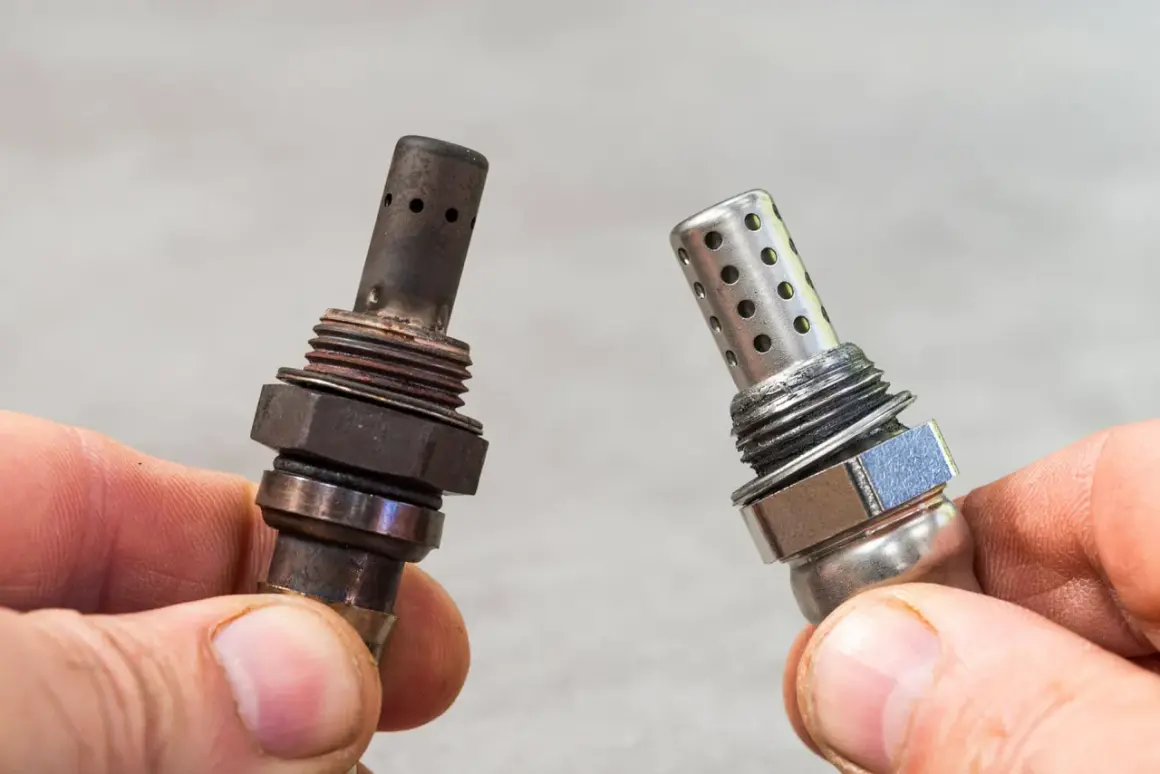

Przed wymianą obejrzyj sondę i jej otoczenie. Stopiona izolacja, przetarty przewód, luźna wtyczka, zielony nalot na stykach albo ślady oleju i paliwa na końcówce są bardzo cennymi wskazówkami. Nieszczelność wydechu przed sondą może zasysać powietrze i powodować fałszywy odczyt mieszanki ubogiej.
Trzeba też sprawdzić stan zapłonu. Wypadanie zapłonu dostarcza tlenu do wydechu, więc sonda może zgłaszać ubogą mieszankę, mimo że problemem są świece, cewka lub wtryskiwacz. Podobnie zużyty silnik spalający olej może zanieczyścić element pomiarowy, a wymiana samej sondy bez usunięcia przyczyny szybko doprowadzi do powtórki.
Kolor osadu bywa pomocny, choć nie powinien zastępować pomiarów. Czarny, okopcony nalot sugeruje zbyt bogatą mieszankę, biały lub szary osad może wiązać się ze spalaniem oleju albo dodatkami, a uszkodzenia mechaniczne często wynikają z przegrzania lub nieprawidłowego montażu.
Nie kasuj błędów przed zapisaniem danych z diagnostyki. Po skasowaniu sterownik może potrzebować kilku cykli jazdy, aby ponownie wykonać testy gotowości. Sama kontrolka, która zgasła po odłączeniu akumulatora, nie jest dowodem naprawy.
Kiedy wymienić sondę i ile może kosztować diagnoza
Wymiana ma sens, gdy pomiary potwierdzają uszkodzenie elementu, grzałki lub przewodu przy samej sondzie, a pozostałe przyczyny zostały wykluczone. Dobieraj część po numerze OE, silniku i pozycji w układzie. Sonda przed katalizatorem i sonda za katalizatorem mogą wyglądać podobnie, ale pełnią różne funkcje.
Orientacyjnie prosta diagnostyka komputerowa w niezależnym warsztacie kosztuje około 80-200 zł, a rozszerzony pomiar oscyloskopem lub analizatorem spalin zwykle około 150-350 zł. Cena samej sondy może wynosić od mniej więcej 150 zł za podstawowy zamiennik do ponad 700 zł za markowy element, natomiast sondy szerokopasmowe i części do konkretnych modeli bywają droższe.
Do kosztu dochodzi robocizna, zwykle około 100-300 zł. Jeśli sonda zapiekła się w wydechu, jej wykręcenie może wymagać dodatkowego czasu albo naprawy gwintu. Najtańsza część nie zawsze jest oszczędnością, szczególnie w samochodzie po modyfikacji mapy silnika, z nieoryginalnym wydechem lub instalacją LPG.
Po montażu nowej sondy sprawdź, czy nie ma nieszczelności, poprowadź przewód z dala od gorących elementów i użyj wyłącznie preparatu zalecanego do gwintów sond lambda. Nie dotykaj końcówki pomiarowej olejem ani smarem i nie dokręcaj jej „na wyczucie”, jeśli producent podaje konkretny moment.
Pomiar sondy to początek, nie cały wyrok
Najrozsądniejsza kolejność wygląda tak: odczyt OBD, analiza korekt paliwowych, kontrola przewodów i wydechu, sprawdzenie grzałki, a dopiero potem pomiar sygnału odpowiednią metodą. Jedno napięcie z multimetru nie wystarcza, zwłaszcza w nowszych samochodach z sondą szerokopasmową.
Jeżeli wynik nadal budzi wątpliwości, porównaj zachowanie sondy podczas jazdy i sprawdź, czy silnik nie ma wypadania zapłonu. Taka diagnoza zajmuje więcej czasu niż wymiana części na chybił trafił, ale pozwala uniknąć kupowania kolejnej sondy, gdy prawdziwy problem tkwi w dolocie, paliwie albo instalacji elektrycznej.
