Jedna mała dioda potrafi poprawić widoczność auta, zmienić charakter wnętrza, a nawet unieruchomić fragment instalacji, gdy zostanie źle dobrana. Temat diod w samochodzie obejmuje zarówno źródła światła LED, jak i diody prostownicze pracujące w alternatorze, dlatego wyjaśniam, gdzie się je stosuje, jak je dobrać, podłączyć i legalnie wykorzystać w aucie.
Dobrze dobrane diody poprawiają światło, ale wymagają właściwego montażu
- LED nie podłącza się bezpośrednio do instalacji bez ograniczenia prądu lub odpowiedniego sterownika.
- W samochodzie osobowym instalacja ma nominalnie 12 V, lecz podczas pracy silnika zwykle pojawia się około 13,8-14,7 V.
- Problemy po wymianie żarówek na LED często powodują kontrola spalonej żarówki, PWM albo niewłaściwe chłodzenie.
- Światła zewnętrzne muszą mieć homologację i właściwe oznaczenie funkcji, a nie tylko atrakcyjny wygląd.
- Rezystor obciążeniowy może usunąć błąd CAN, ale zamienia część energii w dużą ilość ciepła.
Co oznaczają diody stosowane w samochodzie
W motoryzacji słowo „dioda” ma dwa znaczenia. Najczęściej chodzi o LED-y używane do świecenia, ale w instalacji pracują również klasyczne diody półprzewodnikowe, które prostują napięcie, blokują przepływ prądu wstecznego albo chronią elektronikę przed przepięciami.
Diody LED jako źródło światła
LED świeci, gdy przez jego strukturę płynie prąd w odpowiednim kierunku. W porównaniu z tradycyjną żarówką pobiera mniej energii, reaguje natychmiast i może pracować przez wiele tysięcy godzin. Nie oznacza to jednak, że każda tania żarówka LED będzie świecić lepiej od halogenu. Liczy się sposób rozłożenia światła, chłodzenie i dopasowanie do reflektora, nie sama liczba chipów na płytce.
W oświetleniu wnętrza często stosuje się niewielkie moduły LED lub zamienniki typu W5W, C5W czy T10. W lampach zewnętrznych pracują mocniejsze układy z aluminiowym radiatorem, wentylatorem albo metalową obudową odprowadzającą ciepło. Właśnie temperatura jest jednym z powodów, dla których efektowny produkt z aukcji może szybko stracić jasność.
Diody prostownicze i zabezpieczające
Klasyczne elementy półprzewodnikowe znajdziemy między innymi w alternatorze. Mostek prostowniczy zamienia prąd przemienny wytwarzany przez uzwojenia na prąd stały potrzebny do ładowania akumulatora i zasilania odbiorników. Uszkodzenie jednej z diod może powodować tętnienia napięcia, słabe ładowanie albo świecenie kontrolki akumulatora.
Diody blokujące stosuje się także przy dodatkowych akcesoriach, na przykład listwach LED, przekaźnikach i układach sterujących. Ich zadaniem jest niedopuszczenie do przepływu prądu w niewłaściwą stronę. To drobny element, ale potrafi ochronić moduł komfortu lub sterownik przed niepożądanym zasilaniem zwrotnym.
Gdzie stosuje się LED-y i co realnie daje taka zmiana
Najprostsza modernizacja dotyczy kabiny. Wymiana żarówek w podsufitce, bagażniku lub schowku poprawia widoczność i zwykle nie wpływa na bezpieczeństwo innych uczestników ruchu. Do codziennego auta najczęściej wybieram barwę 4000-5000 K, ponieważ daje białe światło bez niebieskiego, męczącego odcienia.
| Zastosowanie | Najważniejsza korzyść | Na co uważać |
|---|---|---|
| Oświetlenie kabiny | Lepsza widoczność i niski pobór prądu | Żarzenie po zamknięciu auta, polaryzacja, zbyt zimna barwa |
| Pozycje i tablica rejestracyjna | Wyraźniejsze, białe światło | Błędy kontroli żarówek i brak dopuszczenia |
| Światła stopu | Szybsze pojawienie się pełnej jasności | Nieprawidłowa barwa, zbyt słabe lub oślepiające światło |
| Światła do jazdy dziennej | Lepsza widoczność auta w dzień | Homologacja, rozmieszczenie i automatyczne sterowanie |
| Oświetlenie dekoracyjne | Zmiana wyglądu wnętrza lub nadwozia | Odblaski na szybie, niebieska lub czerwona barwa z przodu |
W przypadku świateł stopu i kierunkowskazów natychmiastowa reakcja LED jest zaletą, ale tylko wtedy, gdy lampa ma właściwą optykę. Sama wysoka jasność nie wystarczy. Światło musi być widoczne pod odpowiednim kątem i nie może tworzyć ciemnych punktów.
Jak dobrać odpowiedni element do instalacji 12 V
Dobór zaczynam od oznaczenia gniazda, a nie od wyglądu produktu. Trzeba sprawdzić typ oprawki, długość żarówki, miejsce na radiator oraz sposób sterowania. W aucie osobowym napięcie opisuje się jako 12 V, lecz po uruchomieniu silnika układ ładowania zwykle podnosi je do około 13,8-14,7 V. LED przeznaczony wyłącznie do stabilnych 12 V może w takich warunkach pracować poza zakresem.
Przeczytaj również: Auto nie odpala, kontrolki świecą - To nie musi być akumulator
Najważniejsze parametry
- Typ gniazda musi odpowiadać oryginalnej żarówce, na przykład T10, T15, C5W, BA15S lub BAY15D.
- Barwa światła powinna pasować do funkcji. Białe LED-y są typowe dla przodu, czerwone dla tyłu, a żółte dla kierunkowskazów.
- Chłodzenie jest ważniejsze niż deklarowana moc. Aluminiowy radiator musi mieć dostęp do powietrza.
- Polaryzacja ma znaczenie, ponieważ większość LED-ów nie świeci po zamianie plusa z minusem.
- Kompatybilność z kontrolą żarówek decyduje o tym, czy pojawi się komunikat błędu albo szybkie miganie kierunkowskazu.
Określenie „CANBUS” na opakowaniu nie zawsze oznacza prawdziwą komunikację z magistralą CAN. Często producent dodaje po prostu układ elektroniczny lub rezystor, który zwiększa pobór prądu i sprawia, że sterownik uznaje żarówkę za sprawną. To rozwiązanie może działać, ale nie usuwa problemu nadmiaru ciepła.
Przy prostych diodach montowanych samodzielnie trzeba ograniczyć prąd rezystorem albo sterownikiem. Przykładowo pojedynczy biały LED o spadku napięcia około 3 V i prądzie 20 mA w instalacji 14,4 V wymaga rezystancji rzędu 570 omów. W praktyce używa się najbliższej wyższej wartości, na przykład 680 omów, z rezystorem o odpowiednim zapasie mocy. Gotowe moduły samochodowe mają takie ograniczenie już wbudowane.
Ceny są bardzo różne. Prosty zamiennik do wnętrza kosztuje zwykle kilka do kilkudziesięciu złotych, markowa żarówka z elektroniką może kosztować 40-120 zł, a kompletny zestaw homologowanych świateł dziennych najczęściej 150-500 zł. Przy reflektorach, modułach LED i profesjonalnej modernizacji koszt może sięgnąć kilkuset lub kilku tysięcy złotych.
Jak zamontować LED-y bez błędów i przegrzewania
Przed montażem sprawdzam, jak działa oryginalny obwód. W niektórych samochodach żarówka jest zasilana klasycznie, a w innych sterownik podaje krótkie impulsy diagnostyczne lub reguluje jasność sygnałem PWM. PWM to szybkie włączanie i wyłączanie napięcia, które pozwala sterować jasnością, ale może powodować migotanie niektórych zamienników LED.
- Sprawdź oznaczenie gniazda i porównaj wymiary nowego elementu z oryginałem.
- Wyłącz zapłon i odczekaj, aż samochód przejdzie w tryb uśpienia.
- Włóż LED zgodnie z polaryzacją i przetestuj go przed zamknięciem obudowy.
- Upewnij się, że radiator lub wentylator nie dotyka przewodów, plastiku ani uszczelki.
- Sprawdź działanie po uruchomieniu silnika, gdy napięcie instalacji jest wyższe.
Nie montuję rezystora obciążeniowego owiniętego taśmą ani schowanego w wiązce. Dla rezystora 6 omów przy napięciu 14,4 V wydziela się około 35 W ciepła, dlatego element powinien mieć odpowiednią moc znamionową i być przykręcony do metalowego podłoża z dala od tworzyw. Jeśli samochód pozwala wyłączyć kontrolę żarówek przez kodowanie, jest to zwykle lepsze rozwiązanie niż sztuczne zwiększanie obciążenia.

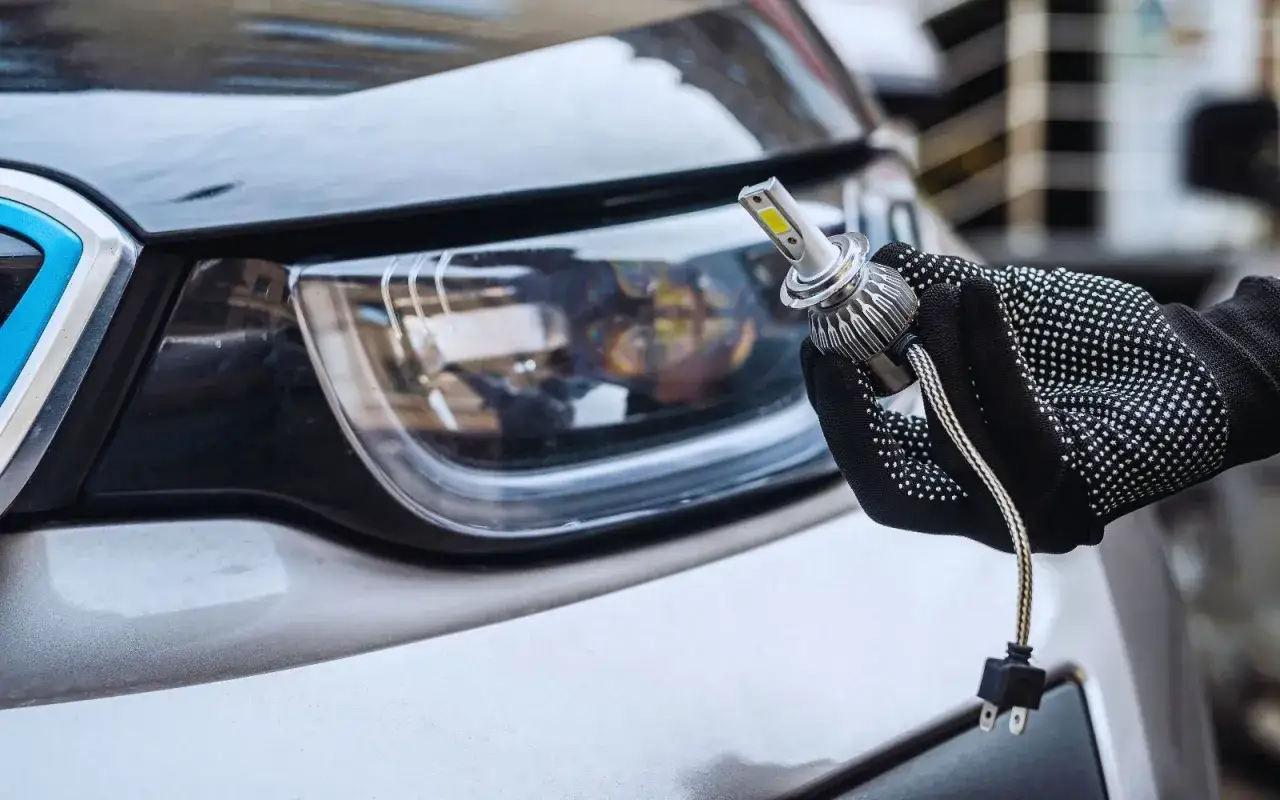

Najczęstszy błąd polega na założeniu, że większa liczba lumenów zawsze oznacza lepsze światło. W reflektorze zaprojektowanym dla halogenu źródło LED może świecić w złym miejscu, tworzyć olśnienie i pogarszać granicę światła. Nie montuję mocniejszych zamienników do świateł mijania bez sprawdzenia ich dopuszczenia do konkretnej lampy i pojazdu.
Co z legalnością i homologacją na drogach
Oświetlenie zewnętrzne nie jest elementem, który można dobierać wyłącznie według gustu. W Polsce liczy się homologacja całej lampy, jej funkcja, barwa, rozmieszczenie i sposób współpracy z pozostałymi światłami. Sam napis „LED” albo „CANBUS” na opakowaniu nie potwierdza legalności.
Przy światłach do jazdy dziennej szukam oznaczenia RL oraz znaku homologacji E lub e. W typowym samochodzie osobowym lampy powinny być białe, umieszczone z przodu, nie dalej niż 400 mm od bocznego obrysu pojazdu, w odległości co najmniej 600 mm od siebie i na wysokości 250-1500 mm. Muszą też włączać się i wyłączać w sposób zgodny z wymaganiami dla świateł mijania, drogowych i przeciwmgłowych.
Najwięcej nieporozumień dotyczy zamiany halogenowych źródeł światła na LED. Nawet jeśli zamiennik pasuje mechanicznie i świeci bardzo jasno, nie oznacza to automatycznie, że można używać go na drodze. Homologowana lampa LED i niehomologowana żarówka LED włożona do starego reflektora to dwie różne sytuacje.
W kabinie można pozwolić sobie na większą swobodę, choć także tutaj nie montowałbym oświetlenia, które odbija się w szybie lub rozprasza kierowcę. Zewnętrzne czerwone światło powinno pozostać z tyłu, a białe i żółte sygnały muszą odpowiadać funkcji, do której zostały przeznaczone. Przy kontroli liczy się nie tylko działanie, ale również barwa, ustawienie i oznaczenia na lampie.
Jak rozpoznać usterkę i kiedy potrzebna jest diagnostyka
Objaw po wymianie często podpowiada przyczynę. Szybkie miganie kierunkowskazu zwykle oznacza, że sterownik wykrył zbyt mały pobór prądu. Migotanie po uruchomieniu silnika wskazuje na PWM, problem ze sterownikiem LED albo niestabilne zasilanie. Gdy jedna strona nie świeci, zaczynam od polaryzacji, styków i bezpiecznika, a dopiero później podejrzewam sam moduł.
| Objaw | Prawdopodobna przyczyna | Pierwszy krok |
|---|---|---|
| Błąd spalonej żarówki | Za mały pobór prądu lub brak kompatybilności | Sprawdzenie kodowania i parametrów LED |
| Szybkie miganie kierunkowskazu | Obwód widziany jako przerwany | Kontrola gniazda, obciążenia i modułu |
| Migotanie po odpaleniu silnika | PWM, zakłócenia lub słaby driver | Pomiar napięcia i próba z innym modułem |
| Kontrolka akumulatora | Alternator, regulator, pasek lub mostek diodowy | Pomiar napięcia ładowania i tętnień |
| LED świeci słabo | Spadek napięcia, zła masa lub przegrzewanie | Pomiar napięcia bezpośrednio na oprawce |
Multimetr pozwala szybko sprawdzić podstawy. Przy wyłączonym silniku sprawny, naładowany akumulator zwykle pokazuje około 12,4-12,8 V, a po uruchomieniu napięcie często rośnie do 13,8-14,7 V. W nowszych samochodach z inteligentnym ładowaniem wartości mogą się zmieniać, dlatego wynik trzeba porównać ze specyfikacją konkretnego modelu, a nie z jedną sztywną liczbą.
Klasyczną diodę można sprawdzić w trybie testu diody. Dioda krzemowa przewodzi w jednym kierunku, zwykle pokazując spadek około 0,5-0,8 V, a po odwróceniu przewodów powinna wskazać przerwę. W alternatorze taki pomiar bez demontażu nie zawsze daje pewną odpowiedź, dlatego przy podejrzeniu uszkodzonego mostka sprawdza się również tętnienia napięcia i stan całego układu ładowania.
Podczas prac przy instalacji nie ingeruję w żółte przewody poduszek powietrznych ani w przewody magistrali CAN. Dodatkowe akcesoria zasilam przez osobny bezpiecznik, a połączenia wykonuję tak, aby nie przecinać fabrycznej wiązki bez potrzeby. Taka ostrożność zajmuje kilka minut, lecz ogranicza ryzyko kosztownej awarii modułu komfortu lub sterownika nadwozia.
Jak podejść do modernizacji, żeby efekt miał sens
Najrozsądniej zacząć od funkcji, a dopiero później myśleć o wyglądzie. LED-y w kabinie, bagażniku i tablicy rejestracyjnej zwykle dają łatwy do przewidzenia efekt. Przy światłach kierunkowskazów, stopu i mijania trzeba już sprawdzić kompatybilność, optykę, temperaturę pracy oraz przepisy.
Moja praktyczna zasada jest prosta: najpierw gniazdo, napięcie i homologacja, później jasność oraz barwa. Jeżeli po montażu pojawia się błąd, migotanie albo nadmierne grzanie, nie maskuję problemu przypadkowym rezystorem. Szukam przyczyny, bo dobrze wykonana instalacja powinna działać stabilnie zarówno na postoju, jak i podczas jazdy.
Właściwie dobrane diody mogą poprawić funkcjonalność auta i nadać mu nowocześniejszy charakter. O jakości modernizacji decyduje jednak nie efekt na zdjęciu, lecz bezpieczne chłodzenie, poprawna elektryka, brak olśnienia i zgodność zastosowanego rozwiązania z przeznaczeniem lampy.
