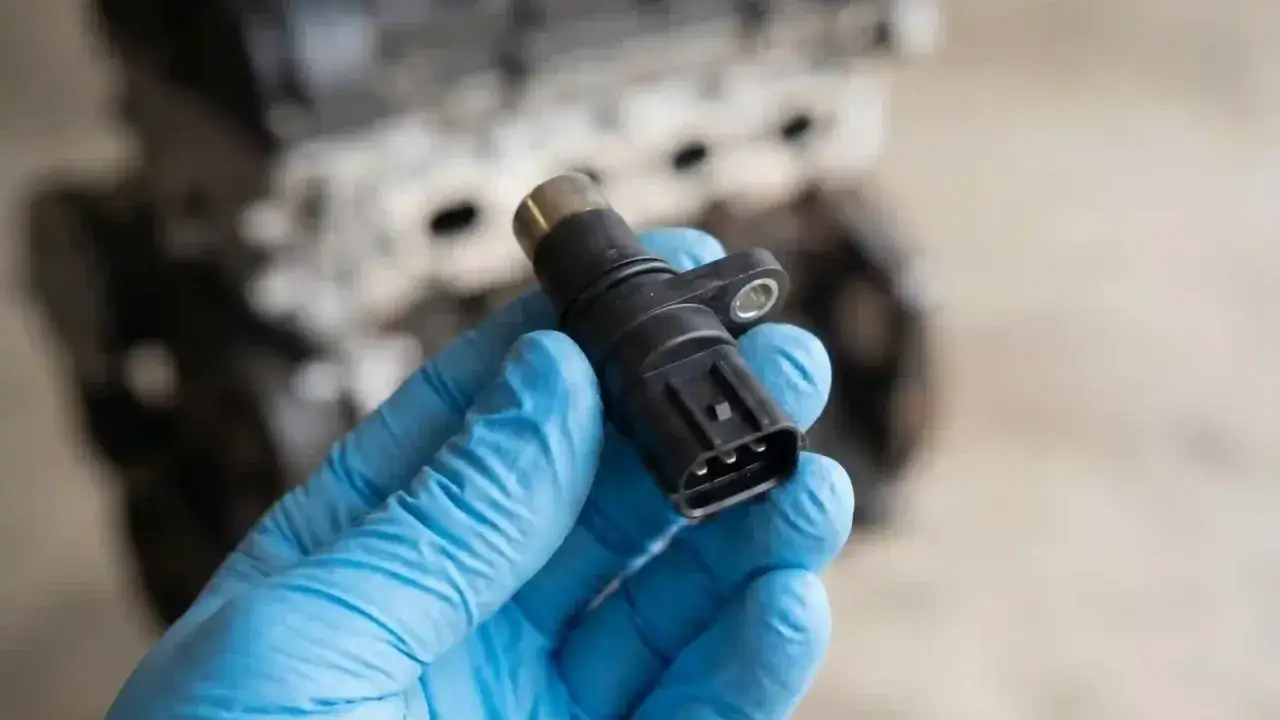

Czujnik położenia wału to element, który decyduje o tym, czy sterownik silnika wie, kiedy podać paliwo i kiedy wyzwolić zapłon. Gdy zaczyna szwankować, auto potrafi kręcić bez efektu, gasnąć w czasie jazdy albo pracować nierówno, więc szybka diagnoza ma tu realne znaczenie. Poniżej rozkładam temat na praktyczne części: jak działa ten czujnik, po czym poznać jego awarię, jak go sprawdzić i ile zwykle kosztuje naprawa.
Najważniejsze rzeczy, które warto zapamiętać
- Ten element przekazuje do sterownika informację o prędkości obrotowej i położeniu wału, więc wpływa na wtrysk i zapłon.
- Najczęściej spotkasz dwa rozwiązania: indukcyjne i Halla, a ich diagnostyka wygląda inaczej.
- Typowe objawy to problemy z rozruchem, gaśnięcie silnika, szarpanie i zapis błędu w sterowniku.
- Przy czujniku Halla nie używa się omomierza „na ślepo”, bo można go uszkodzić.
- Przerwa robocza ma znaczenie. Zbyt duży dystans do koła sygnałowego potrafi wywołać fałszywą usterkę.
- W popularnych autach koszt naprawy często zamyka się mniej więcej w widełkach 120-600 zł, ale zależy to od dostępu i jakości części.
Jak działa ten czujnik w silniku
W praktyce to jeden z najważniejszych „informatorów” sterownika. Czujnik obserwuje ruch wieńca zębatego albo koła impulsowego i zamienia go na sygnał elektryczny, z którego ECU wylicza prędkość obrotową oraz pozycję wału. Bez tej informacji sterownik nie wie, w którym momencie podać paliwo i kiedy sterować zapłonem, a w dieslu także wtryskiem.
Najczęściej montuje się go przy kole zamachowym albo przy kole pasowym wału, zależnie od konstrukcji silnika. W pobliżu pracuje wieniec zębaty lub pierścień impulsowy, czyli element z zębami albo punktami odniesienia, które czujnik „czyta” podczas obrotu. W nowszych jednostkach sygnał z wału współpracuje z sygnałem z wałka rozrządu, dzięki czemu sterownik rozpoznaje nie tylko obrót, ale też fazę pracy silnika.
W tuningowych i motorsportowych projektach to ma jeszcze większe znaczenie, bo przy niestandardowym kole sygnałowym albo standalone ECU nawet drobny błąd montażu potrafi wywołać problemy z synchronizacją. Dlatego przed naprawą trzeba wiedzieć, z jakim typem czujnika ma się do czynienia.
Jakie są rodzaje i czym różnią się sygnały
W praktyce spotkasz dwa główne rozwiązania. Indukcyjny jest prostszy i pasywny, a Hall daje bardziej uporządkowany sygnał od niskich obrotów. Różnica jest ważna nie tylko w teorii, ale też przy diagnozie i późniejszym doborze części.
| Cecha | Indukcyjny | Hall |
|---|---|---|
| Przewody | Zwykle 2 | Zwykle 3 |
| Zasilanie | Nie wymaga osobnego zasilania | Wymaga zasilania i masy |
| Sygnał | Sinusoidalny, rosnący wraz z obrotami | Cyfrowy, prostokątny |
| Diagnoza | Pomiar rezystancji i przebiegu | Kontrola zasilania, masy i przebiegu |
| Najczęstsza pułapka | Zbyt duży dystans do koła sygnałowego | Błędny test omomierzem |
W niektórych nowszych autach pojawiają się też rozwiązania magnetorezystancyjne, ale z perspektywy warsztatu zasada pozostaje ta sama: trzeba ustalić, jakiego sygnału oczekuje sterownik i czy dostaje go bez zakłóceń. To prowadzi prosto do objawów awarii, które często wyglądają podobnie, ale nie zawsze oznaczają to samo.
Po czym rozpoznasz awarię zanim zacznie się zgadywanie
Najbardziej typowy sygnał ostrzegawczy to problemy z uruchomieniem silnika, ale lista objawów jest dłuższa. Czasem auto gaśnie na dojeździe do świateł, czasem przerywa pod obciążeniem, a czasem kręci, jakby paliwa w ogóle nie było. Zdarza się też skaczący obrotomierz albo kontrolka silnika bez innych oczywistych wskazówek.
- silnik kręci, ale nie odpala
- gaśnięcie w trakcie jazdy
- szarpanie i przerywanie pracy
- nierówna praca na biegu jałowym
- brak wiarygodnych obrotów podczas rozruchu
- zapisany błąd w sterowniku
Najważniejsze: takie objawy nie są dla tego elementu wyłączne. Zanim ktoś zacznie wymieniać pół auta, trzeba odróżnić problem z sygnałem od kłopotów z paliwem, zasilaniem lub immobilizerem. I właśnie dlatego tak często źródłem błędu okazuje się nie sam czujnik, tylko jego otoczenie.
Skąd biorą się usterki i dlaczego często winna jest okolica
W praktyce uszkodzenia biorą się z kilku powtarzalnych rzeczy. Najczęściej winne są: pęknięty przewód, korozja wtyczki, opiłki metalu na końcówce, uszkodzone koło sygnałowe albo zbyt duża przerwa robocza między czujnikiem a wieńcem. W autach po naprawie sprzęgła, rozrządu albo po swapie spotykam jeszcze jeden klasyk: element jest dobry, ale zamontowany minimalnie krzywo i sygnał robi się niestabilny.
- przerwa lub zwarcie w wiązce
- korozja pinów i luźna kostka
- opiłki i brud na końcówce sensora
- uszkodzone lub krzywe koło impulsowe
- za duży albo za mały odstęp od koła
- przegrzanie i wibracje
To ważne, bo przy takich objawach sama wymiana czujnika bywa tylko połową naprawy. Następny krok to sprawdzenie, co realnie pokazuje instalacja, a nie co sugeruje intuicja.
Jak sprawdzić go bez zgadywania
Ja zaczynam od prostych rzeczy, bo to one najczęściej skracają diagnozę najbardziej. Najpierw odczyt błędów i danych bieżących, potem oględziny przewodów, a dopiero później pomiary. Jeśli to czujnik trzyprzewodowy, nie podłączam odruchowo omomierza - przy takim teście można uszkodzić element Halla.
- Sprawdź, czy sterownik widzi obroty podczas kręcenia rozrusznikiem.
- Obejrzyj wtyczkę, wiązkę i miejsce montażu pod kątem oleju, korozji i opiłków.
- Ustal typ czujnika po numerze części albo schemacie, nie po samym wyglądzie.
- W czujniku indukcyjnym zmierz rezystancję. W wielu autach zdrowy zakres mieści się mniej więcej między 200 a 1000 omów.
- W czujniku Halla sprawdź zasilanie, masę i przebieg sygnału.
- Jeśli masz oscyloskop, zobacz, czy przebieg jest równy i czy nie znika przy poruszaniu wiązką.
| Narzędzie | Co pokazuje | Po co mi to |
|---|---|---|
| Diagnoskop / OBD | Błędy i obroty na żywo | Szybko widać, czy sterownik w ogóle dostaje sygnał |
| Multimetr | Rezystancję lub zasilanie | Pomaga przy prostszych czujnikach i wiązce |
| Oscyloskop | Rzeczywisty przebieg sygnału | Najlepszy sposób na wyłapanie zakłóceń i przerw |
W diagnostyce liczy się też przerwa robocza, czyli odstęp między sensorem a kołem sygnałowym. Najczęściej celuje się w okolice 1 mm, ale dokładna wartość zależy od silnika i samego czujnika. Jeśli dystans jest zły, sygnał potrafi wyglądać przyzwoicie na postoju, a pod obciążeniem zaczyna znikać. Właśnie dlatego na stanowisku i na drodze objaw nie zawsze wygląda tak samo.
Ile kosztuje wymiana i kiedy nie kończy się na samym czujniku
Na rynku części ceny są szerokie, ale w popularnych autach sam element zwykle zamyka się mniej więcej w przedziale 20-150 zł za sensowny zamiennik. Oryginał albo markowa część do nowszego czy bardziej wymagającego silnika częściej kosztuje 150-300 zł, a w droższych konstrukcjach potrafi być wyżej. Robocizna w warsztacie to najczęściej około 100-300 zł, choć przy słabym dostępie bywa drożej.
| Pozycja | Typowy zakres | Kiedy rośnie koszt |
|---|---|---|
| Sam element | 20-300 zł | OE, premium, trudniejszy model |
| Robocizna | 100-300 zł | Głęboko schowany montaż, demontaż osłon, dostęp od strony skrzyni |
| Całość | 120-600 zł | Auto premium, szybki termin, dodatkowa diagnostyka |
Jeśli po wymianie problem nie znika, nie upieram się przy samej części. Wtedy sprawdzam koło impulsowe, przewody, masy i to, czy nie ma błędu synchronizacji z wałkiem rozrządu. W projektach tuningowych i po swapach to właśnie montaż, a nie sam sensor, najczęściej robi cały bałagan.
Jak nie wrócić do tej samej usterki po naprawie
Najpewniejsza droga to nie tylko montaż nowej części, ale kontrola całego toru sygnału. Przy takich naprawach zawsze sprawdzam, czy numer części zgadza się z wersją silnika, czy wtyczka nie ma luzu i czy przewód nie idzie tuż przy gorących elementach wydechu. W autach sportowych i przy sterownikach standalone dokładność ustawienia koła sygnałowego ma jeszcze większe znaczenie niż w seryjnym aucie.
- dobierz część po numerze OE, a nie tylko po modelu auta
- usuń opiłki i brud z końcówki oraz okolic koła sygnałowego
- po montażu sprawdź odstęp od wieńca lub koła impulsowego
- nie ignoruj starych problemów z masą i wtyczką
- po większych pracach przy silniku zrób kontrolę danych bieżących przed jazdą próbną
Jeśli mam zostawić jedną praktyczną myśl, to taką: ten element rzadko psuje się sam z siebie bez śladu. Najczęściej wcześniej widać luźną wtyczkę, zabrudzenie, złą przerwę albo ślady po naprawie, która nie została domknięta do końca. Kto sprawdzi to spokojnie i po kolei, oszczędza sobie wymiany na chybił trafił.
